无线叶面和土壤温湿度台站

产品概述

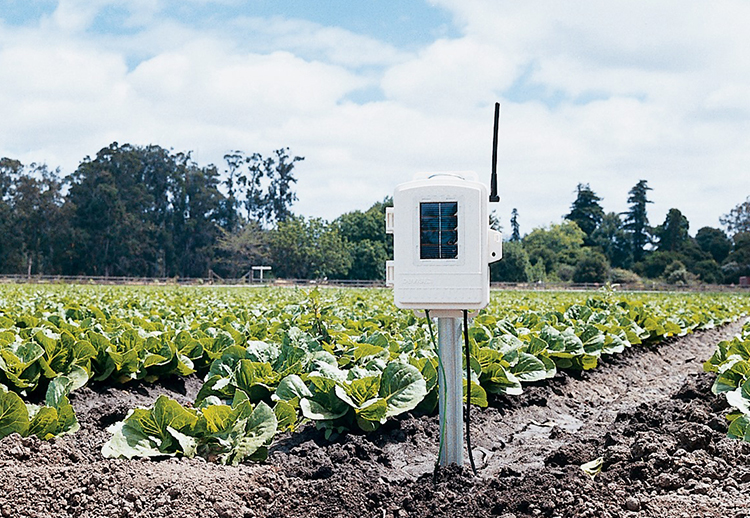

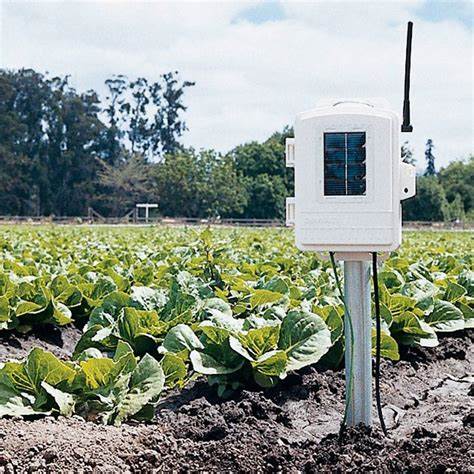

无线叶面和土壤湿度/温度台站

太阳能台站包括发射器和位于防风雨屏障内的备用电池。若要查看数据,则需要添加一台无线Vantage Pro2控制台/接收器,或Weather EnvoyWeatherLink。都可以从以下设备接收数据:

单个完全组装的台站,包括两个叶面湿度传感器、四个土壤湿度传感器和四个温度探测器,

两个部分组装的台站,其中一个包含两个叶面湿度传感器和两个温度探测器,另外一个包括四个土壤湿度传感器和四个温度探测器。

有两种型号可供选用。 选择没有传感器的型号,并根据需要选择组件。或选择完整土壤湿度/温度台站,按需要添加一或两台叶面湿度传感器。

技术参数

6345无线叶面和土壤湿度/温度台站(不含传感器)

6345CS完整土壤湿度/温度台站(含四台土壤湿度传感器和四台温度探测器)

工作温度 -40℃至+ 65℃
存储温度 -45℃到+ 70 ℃
电流 0.14 mA (average), 30 mA (peak)(从外部电源)
电池 CR 123A 3伏锂电池
电池寿命 8个月没有阳光 – 超过2年根据太阳充电
太阳能电池板

0.5 Watts

外壳材料 耐紫外线PVC塑料
尺寸(长××高) 158.75 mm x 57.15 mm x 200 mm
重量 0.49公斤(带电池,无传感器)
  范围 分辨率 精度 更新间隔
叶面湿度 015 1 ± 0.5 1518
土壤水分 0200 cb 1 cb (centibar)   62.575
土壤温度 -40°+65° C 1℉或 1℃ ± 0.5℃ 62.575

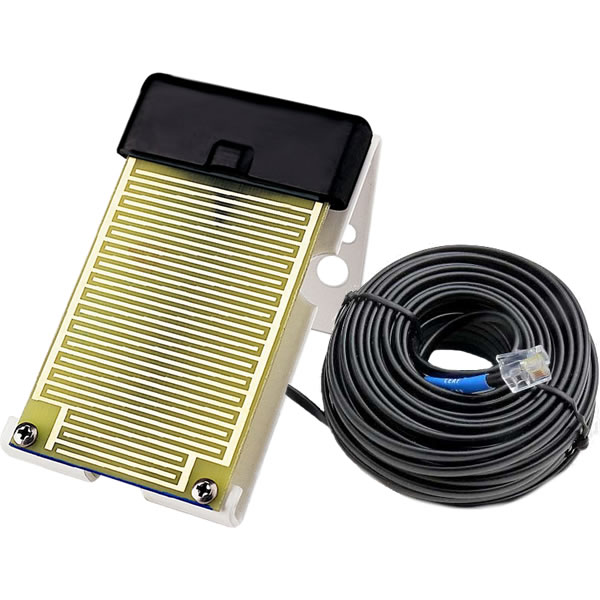

叶面湿度传感器

型号:6420

用于监测叶表面湿度等级,范围从0(干燥)到15(饱和)。一个无线叶面和土壤湿度温度台站可添加两台传感器。包括一条40′12米)的线缆。

叶面湿度传感器检测到表面水分的存在。

该传感器是一种人工叶面电阻式。它由一个传感网格,低压两极 励磁电路,和电导率传感电路。

Vantage Pro2控制台测量电导率跨网格和显示结果作为湿度水平, 按比例范围从0到15。

用户可以选择的阈值水平以上水分小时总计累计。

感测电网是一个镀金的蚀刻的环氧玻璃基板上的电路; 黑色环氧树脂封装励磁和感测电路。

包括安装托架的传感器保持在45°的角度,以模拟典型的叶位和允许径流多余的水分;

它可以安装在立柱,管,或桩,或在传感器上安装臂。

常规
传感器类型: 人工叶面电阻
励磁: 双极性(3V标称值)的内置
时间常数: 2秒
连接的电缆长度: 40英尺(12米)
电缆类型: 4芯,26 AWG
连接器: 模块化连接器(RJ-11)
材料
基板: 玻璃纤维增​​强,陶瓷填充层压板
网格: 1盎司铜,镍,和50μ寸金板
安装支架: 白色粉末涂层铝
外形尺寸(长x宽x高)
叶面湿度传感器: 4.00“×2.25”×2.25“(102毫米x 58毫米x 58毫米)
传感器区域: 4.4平方英寸(28平方厘米)
重量:13盎司(0.4公斤)
传感器输出
分辨率:1
范围: 0到15
干/湿阈值: 用户可选择
精度: ±0.5
更新间隔: 62.5〜75秒
输入/输出
电源电压和电流: 100μA(典型值)@ 3 VDC
输出: 2.5至3 VDC
连接
黄色: 3 VDC
红色: 地面
绿色: 输出

土壤湿度传感器

型号:06440

Watermark®土壤湿度传感器采用电阻测量土壤的湿度。在生长期不需要周期性维护。只需要将其埋在合适的深度,即可监测整个生长期的土壤湿度。一个无线叶面和土壤湿度温度台站可添加四台传感器。包括一条15′( 4.6米)的线缆。

材料:ABS塑料盖和不锈钢机身,亲水性织物覆盖颗粒矩阵。

传感器类型: 电阻

连接的电缆长度: 15′ (4.6 m)

电缆类型: 双线,线剥离和镀锡

外壳尺寸: 7/8“直径x3”(22毫米直径x 76毫米)

重量: 3.6盎司(103克)

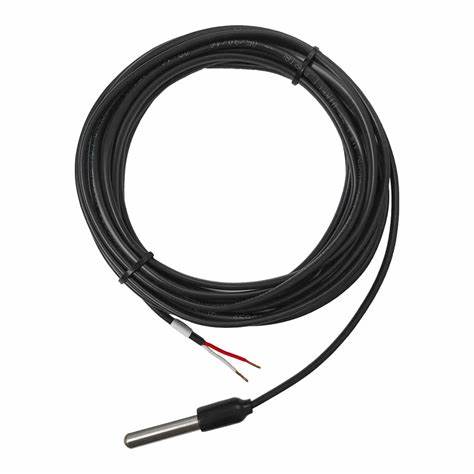

不锈钢温度探测器

型号:06470

多功能温度探测器,带有2.5″64毫米)长不锈钢外套。用于测量空气、土壤或水的温度。一个无线叶面和土壤湿度温度台站可添加四台探测器。包括一条15′4.6米)直埋式线缆。

多功能温度探头是使用在Vantage Pro2无线土壤湿度/温度台站。

该传感器是一个精密铂丝热敏电阻产生一个电阻变化到温度。

环氧树脂封装在316合金不锈钢主体和乙烯电缆。 22 AWG直埋敷设的电缆 是耐损伤,抗虫害,水分或UV。

常规

传感器类型: 铂丝热敏电阻

时间常数

在静止空气: 100秒

在液体: 28秒

连接电缆长度: 15 ‘(4.6米)

电缆类型: 22 AWG直埋电缆、电线剥离和镀锡

外壳材料: 316合金不锈钢外壳与乙烯电缆

外壳尺寸: 直径0.312英寸x 2.5英寸长(8毫米直径x 64毫米长)

重量:4.5盎司(128克)

传感器输出

分辨率和单位: 1°F或1°C(用户可选)

历史图表数据和警报:1°F或1°C(用户可选)

范围:-40°到+ 150°F(-40°到+ 65°C)

传感器精度: ±1°F(±0.5°C)的典型

更新间隔: 62.5到75秒

输入/输出连接

黑色: 共同

白色:温度(共同的可变电阻)

原装附件 型号
WeatherLink数采和软件 6510SER RS232计算机接口
  6510USB USB计算机接口
三角支架 7716 尺寸762X838X1320mm
无线气象使者 6316 太阳能、交流电源或电池供电。用于转发,下载数据。
叶面湿度传感器 6420 电缆12m
土壤湿度传感器 6440 0-200cb;电缆4.6m
不锈钢温度传感器 6470 电缆4.6m
无线站太阳能电源 6610 0.5W 提供控制台电源
无线控制台 6312 添加无线接收/控制台
转发天线 7656/7660 用于数据转发
交流转发器电源 7626 提供转发天线电源
太阳能转发器电源 7627 提供转发天线电源
完全系统屏障 7724 防风雨NEMA 4X外壳 为记录器和控制台/接收器提供保护。
GPRS模块(非原装附件)   用于6510SER转发数据到网络
