UNIK 5000高性能压力传感器

发布日期:2024-08-06 访问量:227

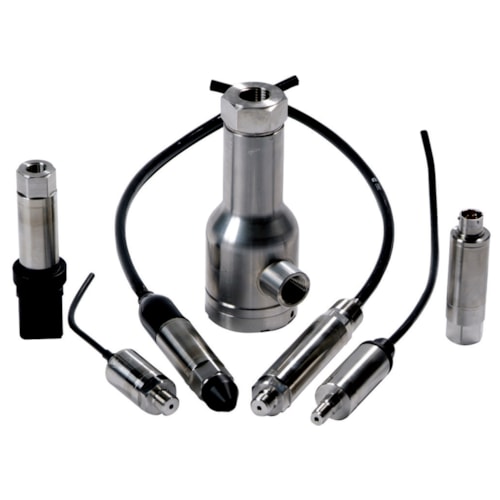

UNIK 5000高性能压力传感器

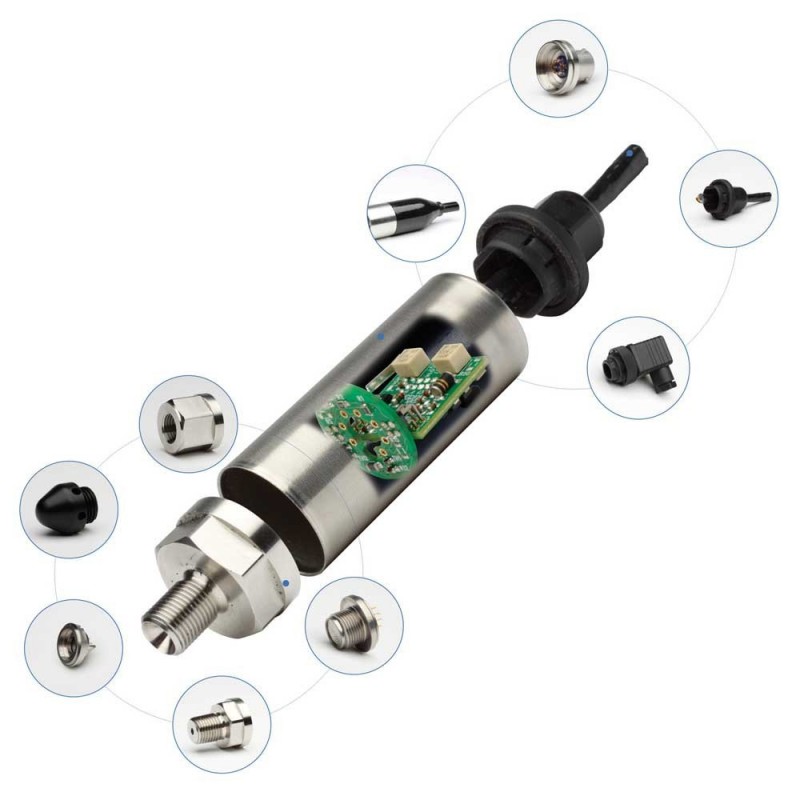

UNIK5000提供了高性能的可配置压力测量解决方案。德鲁克硅技术和模拟电路的优势使其在稳定性,低功率和频率响应方面具有优异的性能表现。模块式设计和精益生产技术的采用使用户可以灵活的选择产品,满足其特殊的应用需求.

产品概述

UNIK 5000高性能压力传感器

特点
• 量程:70 mbar (1.5 psi) - 700 bar (10,000 psi)
• 三个精度等级:Max可至±0.04% FS BSL
• 不锈钢结构
• 危险区域证书
• mV、 mA、电压和可调电压输出
• 多种电气接口选项
• 本质安全型及隔爆型
• 多种压力接口选项
• 工作温度范围:–55- 125 ℃
• 频率响应: 5 kHz
• 可靠性
• 稳定性
• 过压能力

5000 技术指标
测量指标
压力量程
• 表压量程
基于零点量程 70 mbar - 70 bar 任意选择
• 密封压力量程
基于零点量程 10 -700 bar 任意选择
• 绝压量程
基于零点量程 100 mbar -700 bar 任意选择
• 差压量程
湿/干式
单向或双向:70 mbar -35 bar
湿/湿式
单向或双向:350 mbar-35 bar
静压: 最大70 bar
• 大气压量程
大气压量程最小量程跨度为 350 mbar
• 复合量程
复合压力量程也可供使用。请与 GE Sensing 联系。
最大过压
• <= 150 mbar:10 × FS
• <=700 mbar:6 × FS
• 大气压量程:2 × FS
• 其它量程:4 × FS ( ≤70 bar 量程最高达 200 bar;
>70bar 量程最高达1200 bar)
差压量程负压端口压力超过正压端口不得大于:
• <= 150 mbar 量程:6 × FS
• <= 700 mbar 量程:4 × FS
• 其它量程:2 × FS(满量程),最大不超过15 bar

技术参数

性能指标
性能指标有三个等级: 工业级、提高级和特优级

精度
• 电压、电流和毫伏线性化
非线性、迟滞性和重复性的综合影响:
工业级: ±0.2% FS BSL
提高级: ±0.1% FS BSL
特优级: ±0.04% FS BSL
• mV 被动
≤ 70 bar
工业级: ±0.2% FS BSL
提高级: ±0.1% FS BSL
> 70 bar
工业级: ±0.5% FS BSL
提高级: ±0.5% FS BSL

长期稳定性
典型值每年 ±0.05% FS(最大 ±0.1% FS )<350 mbar
量程相应增大
温度影响
可选择四种补偿温度量程
• 工业级精度性能:
-10 - +50 ℃: ±0.75% FS 温度误差带(TEB)
-20 - +80 ℃: ±1.5% FS TEB
-40 - +80 ℃: ±2.25% FS TEB
-40 - +125 ℃: ±2.25% FS TEB
• 提高级和特优级精度性能:
-10 - +50 ℃: ±0.5% FS TEB
-20 - +80 ℃ : ±1.0% FS TEB
-40 - +80 ℃ : ±1.5% FS TEB

证书
• CE 标记
• RoHS
• EMC 标准
BS EN 61000-6-1: 2007 抗干扰 – 轻工业
BS EN 61000-6-2: 2005 抗干扰 – 重工业 (除毫伏类型外)
BS EN 61000-6-3: 2007 辐射 – 轻工业
BS EN 61000-6-4: 2007 辐射 – 重工业
BS EN 61326-1: 2006 测量、控制和实验室使用电气设备 – EMC 要求

详细介绍../uploads/file/202486164319999.pdf
