产品概述

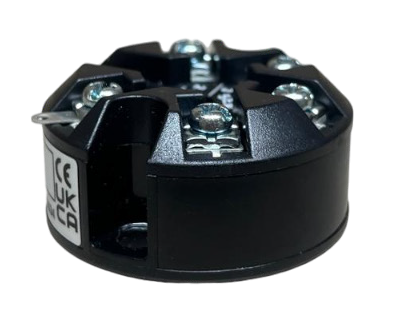

TS206TH热敏电阻温度变送器
产品特点
• 支持多种热敏电阻类型
• (4至20) mA输出
• PC/按键配置
• 快速响应时间与稳定性能
• 可提供定制热敏电阻
规格
|
输入 规格 @20℃ |
||
|
类型/功能 |
量程/描述 |
精度/稳定性 |
|
热敏电阻 |
详见下文 *1 |
典型值±0.2℃±0.2% 读数值*2 |
|
热漂移 |
20℃时为零 |
±量程的0.02% /℃ |
|
最小跨度 |
5 ℃ |
|
|
*1 可提供定制热敏电阻，请联系acez |
||
|
*2 基本测量精度包含校准、线性化及重复性测试的影响 |
||
|
输出 规格 @20℃ |
||
|
类型/功能 |
量程/描述 |
精度/稳定性/备注 |
|
两线制电流 |
(4至20) mA |
(mA输出值/2000) 或5μA（取较大值） |
|
热漂移 |
20℃时为零 |
2 uA /°C |
|
最大输出电流 |
21.5 mA |
高倦怠状态 |
|
最小输出电流 |
﹤3.9 mA |
低倦怠状态 |
|
回路电压影响 |
0.2 μA/V |
|
|
最大输出负载 |
[(V supply – 10)/21] KΩ |
666 Ω @ 24 V DC |
|
回路电源 |
(10 至 30) V DC |
SELV |
|
按钮式用户界面 |
||
|
类型/功能 |
量程/描述 |
备注 |
|
传感器配置 |
重传输入范围 |
在4.0 mA和20.0 mA时 |
|
重传可使用全输入范围的任意部分（大于最小量程） |
||
技术参数
|
常规 |
|
|
功能 |
描述 |
|
更新时间 |
500 毫秒 |
|
响应时间 |
1 秒 |
|
启动时间 |
4 秒（启动期间电流输出<4毫安） |
|
预热时间 |
60秒达到完全精度 |
|
默认配置 |
YSI 10K B（0至100）℃，过载烧毁 |
|
环境 |
|
|
功能 |
描述 |
|
环境温度 |
工作/存储温度 (-40 至 85) ℃ 仅在 (-30 至 75) ℃ 范围内保持完全精度 |
|
环境湿度 |
工作/存储 (10 至 90) %RH 无凝结 |
|
防护等级要求 |
≥ IP65（推荐） |
|
USB配置环境温度 |
(10至30) ℃ |
|
机械 |
|
|
功能 |
描述 |
|
尺寸 |
直径43毫米；高度21毫米 |
|
安装孔位 |
2个5毫米孔，孔距33毫米 |
|
中心孔 |
4.5毫米孔，用于布线辅助 |
|
重量约 |
31克（封装后） |
|
认证 |
|
|
EMC |
BS EN 61326：注——传感器输入线长度需小于3米以符合要求 |
|
防护等级 |
BS EN 60529 |
|
RoHS |
Directive 2011/65/EU |
