产品概述
Synchrotac重型风速风向仪
SYN-706 / SYN-73X NMEA 输出
Synchrotac SYN-706 / SYN-73X 在沿海热带气旋区域及石油/天然气平台等极端恶劣环境中，拥有长期可靠运行的悠久历史。该产品专为需要高精度、高耐用性和长期可靠性的通用气象应用而设计，即使在严酷的气候条件下也能稳定工作。
该重型风速风向仪提供以下型号：SYN-732（多相线性发电机）；SYN-734（隔离开关触点闭合）；以及 SYN-736（用于光电脉冲输出）。
风向传感器 SYN-706 模块采用单精度电位器。所有型号均可用于 NMEA 输出。风速传感器模块可单独购买，以满足仅需风速测量的应用需求。

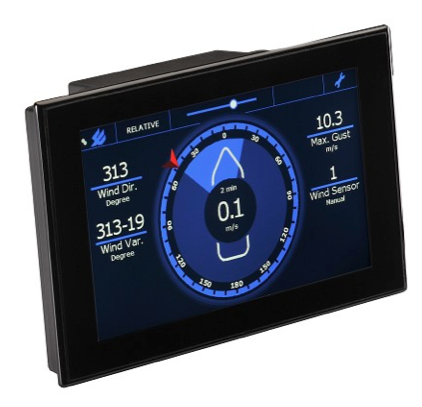

Synchrotac SYN-706 / SYN-736 现已兼容 Observator NMEA 风速显示器。
风速风向变送器
Synchrotac SYN-706 系列重型风速风向变送器专为在恶劣气候条件下实现长久、无故障运行而设计。该系列产品采用海军青铜、黄铜、不锈钢及其他耐腐蚀材料制造，结构坚固。轴承采用低摩擦不锈钢材质，确保低启动阈值。
对于本安型和外部应用，SYN-706风向组件和SYN-734风速组件被归类为“简单装置”，因为它们采用被动式传感器（电位计和开关），且内部不含任何储能元件。
重型变送器
该仪表具有防尘、防潮和防虫侵入的密封结构。它可直接安装在直径为¾英寸（仅测速）或1½英寸（测速及测向）的BSP外螺纹上。专用轴承润滑剂确保其在整个温度范围内可靠运行，在正常条件下，可实现超过10年的免维护运行。
风速测量部分可由用户从三种技术方案中任选其一。SYN-732型采用十极交流发电机，SYN-734型采用磁控簧片开关，而SYN-736型则采用光电传感器。风向测量部分SYN-706采用单精度电位器。
技术参数
|
技术规格 |
风向传感器 |
|
风向标长度 |
457mm (18”) |
|
转弯半径 |
914mm (36”) |
|
主体直径 |
109mm (4.25”) |
|
总高度 |
329mm (13”) |
|
叶片总成重量 |
1.1kg (2.4lbs) |
|
总重量 |
9kg (19.8lbs) |
|
安装 |
1½英寸 BSP 内螺纹 |
|
启动阈值 |
<0.7米/秒 |
|
机械行程 |
360°（连续） |
|
工作温度 |
-40℃ 至 +60℃ |
|
技术规格 |
风速传感器 |
|
杯口直径 |
127mm (5”) 内径 |
|
转弯半径 |
457mm (18”) |
|
主体直径 |
102mm (4”) |
|
总高度 |
239mm (9.4”) |
|
杯套装总重 |
0.95kg (2.1lbs) |
|
总重量 |
3kg (6.6lbs) |
|
安装 |
¾” BSP内螺纹 |
|
最大风速 |
>100米/秒 (>200节) |
|
精度 |
风速超过5米/秒时优于±3% |
|
传动比 |
0.35 转/米 |
|
风速与风向的综合参数 |
|
|
总高度 |
568mm (22.4”) |
|
总重量 |
12kg (26.4lbs) |
|

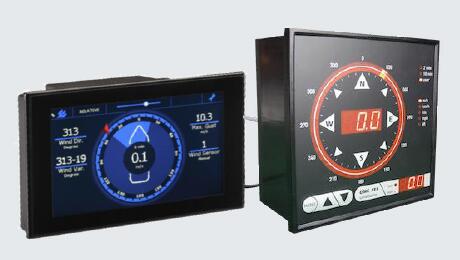

兼容性 |
|
|
NMEA显示屏 |
兼容OMC显示屏 |
|
SYN-732风速传感器 |
|
|
传感器 |
10极永磁交流发电机。5次/转 |
|
信号输出 |
136mV/m/s，当风速大于 3m/s 时为 1.8Hz/m/s |
|
启动阈值 |
<0.7米/秒 |
|
输出电阻 |
22 Ohms标称 |
|
工作温度 |
-40℃ 至 +60℃ |
|
SYN-734风速传感器 |
|
|
传感器 |
磁控簧片开关 |
|
输出 |
瞬时触点闭合 |
|
V1：每转一圈闭合一次 |
|
|
V2：每转一圈闭合五次 |
|
|
导通电阻 |
8.2 Ohms 标称 |
|
触点额定值 |
48VDC/30VAC，最大0.3A 负载必须为非感性负载 |
|
工作温度 |
-40℃ 至 +60℃ |
|
SYN-736型风速传感器 |
|
|
传感器 |
光电式 |
|
输出 |
每杯每转1至30个脉冲，输出为5V或1mA（订购时需指定）。默认值为5个脉冲/转 |
|
启动阈值 |
<0.5米/秒 |
|
电源要求 |
4 - 28VDC, 12mA |
|
工作温度 |
-20℃ 至 +60℃ |
|
SYN-706 风向传感器 |
|
|
传感器 |
1kΩ ± 15% 精密电位器 |
|
线性度 |
在整个电行程范围内优于1% |
|
电位差 |
大于 354° |
|
电压 |
12V 直流，连续正向至反向。刮水器电路已安装固定保险丝 |
|
死区检测 |
在电位器滑动触点与逆时针端之间安装了一个100kΩ的固定电阻 |
|
订购信息 |
|
|
仅风速 |
SYN-732、SYN-734V、SYN-734V2、SYN-736 |
|
风速与风向 |
请先输入风向型号（SYN-706），然后在斜杠前添加风速型号 |
|
仅风向 |
SYN-706 |
|
NMEA 选项 |
SYN-NMEA-OP |
|
示例 |
SYN-706/732 |
|
SYN-706/734V1 |
|
|
SYN-734V2 |
|
