产品概述

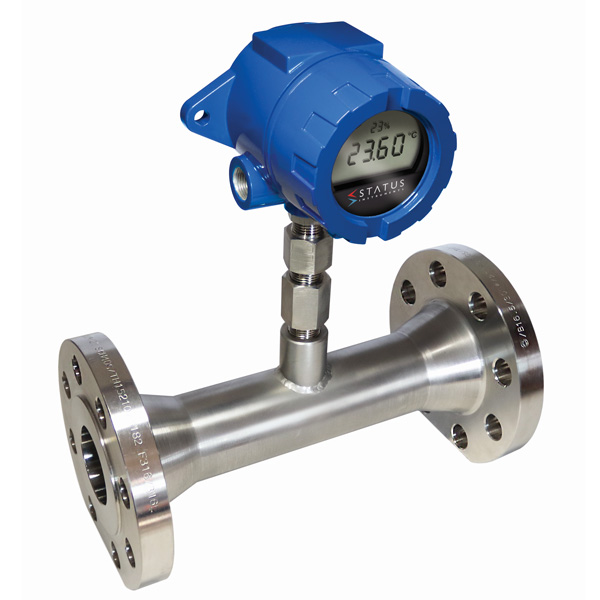

SEM320/55数显HART温度变送器
通过 UKEX、ATEX、IECEx 认证的 HART 现场温度变送器
- 兼容 HART 5、6、7
- 通过 UKEX、ATEX 和 IEC Ex 认证
- 过程值、文本和条形图显示
- (4 至 20）ma 或 HART 多路输出
- SIL 2 硬件安全完整性
SEM320X 是一款 HART（通用设备）现场温度变送器，与 HART 5、6、7 兼容，是带显示屏的通用温度变送器。它接受 RTD、热电偶、电位计或毫伏输入信号，并将其转换为行业标准（4 至 20）mA 传输信号。此外，还可选择 HART 多路传输模式。
它通过了 UKEX、ATEX 和 IECEx 认证，安装在经 Exia 或 ExD 认证的定制连接头中。使用通信导线（USBX 配置）和我们的免费配置 USBSpeedlink 软件对其进行编程（在安全区域内）。标准 HART 功能也可通过 HART 通信进行编程。

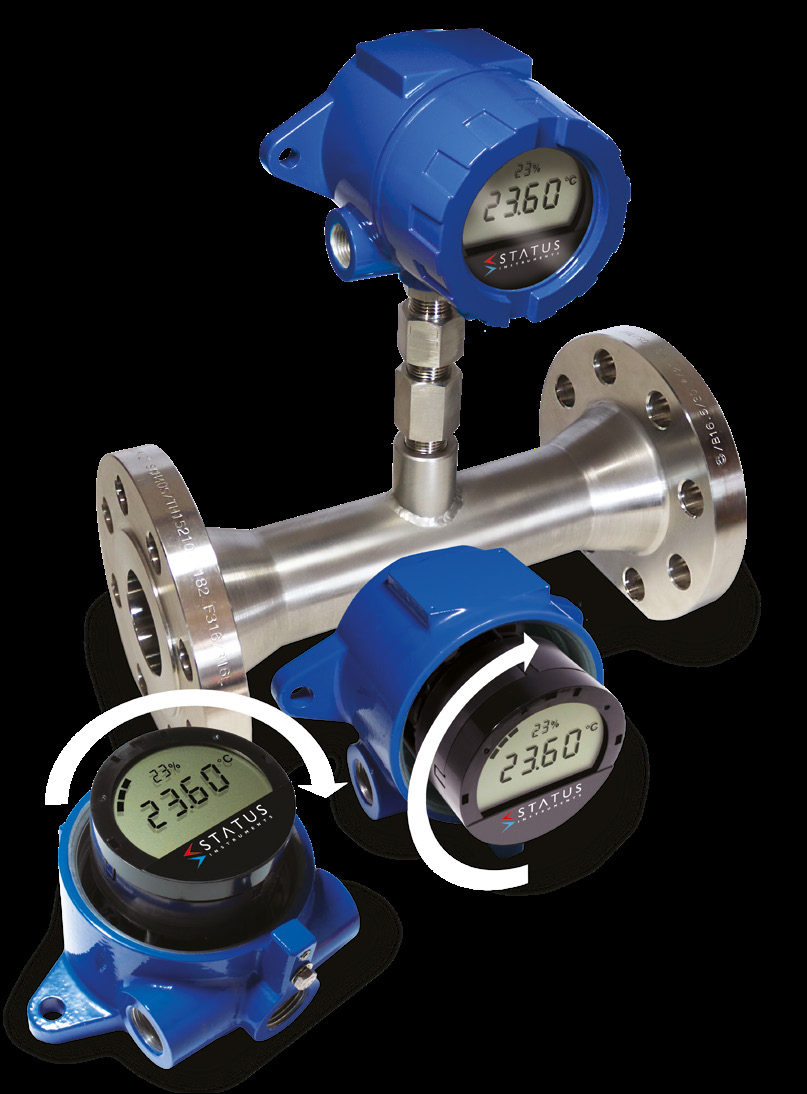

HART 现场温度变送器有一个五位数的过程值旋转显示屏和一个五位数的信息显示屏，此外还有一个 mA 输出百分比条形图。
它与我们的温度探头一起使用。我们可以根据您的要求进行生产。最常用的类型如下
传感器参考
通过基于 Windows 的 USBSpeedlink 软件，SEM320 传感器参考可与已知参考传感器密切匹配，消除可能出现的传感器误差。
用户校准
除传感器参照外，还可通过 USB 和 HART 命令对电流输出进行微调。
自定义线性化
可以对 SEM320 进行自定义线性化编程，以适应非标准传感器或具有不寻常或独特特性的传感器。详情请咨询销售办事处。
传感器烧毁检测
如果传感器导线断裂或断开，SEM320 的输出将自动转为用户定义的电平（升或降）或预设值。
输出电流预设
为便于系统校准和调试，可将输出设置为 (4 至 20) mA 范围内任意位置的预定义电平。
技术参数
|
电气输入 规格@20°C |
||
|
范围+选项 |
精度 |
稳定性 |
|
电阻 |
|
|
|
10 至 10000) Ω Excitation 200 uA引线电阻(0 至 20) Ω (2,3或4线连接) |
(10 至 500) Ω ± 0.055 Ω、 (500 至 2500) Ω ± 0.5 Ω、 (2500 至 10500) Ω ±0.2 % 读数 (+ 2 线引线误差) |
(0 至500) Ω 0.013 Ω/°C、 (500 至2500) Ω 0.063 Ω/°C、 (2500至10500) Ω 0.27 Ω/°C |
|
滑线 |
|
|
|
(0 至 100) % 行程 导线电阻（1 至 100） KΩ |
± 0.1 % |
±0.001%/°C |
|
mV |
||
|
(-205 至 205) mV DC |
±0.02 mV |
±0.005 mV/°C |
|
(-1000 至 1000) mV DC |
±10.0 mV |
±0.02 mV/°C |
|
传感器输入 规格@20°C |
||
|
热电阻（单线/双线双通道；隔离端仅用于双路操作） |
||
|
类型 |
范围 |
精度/稳定性 |
|
Pt100 (IEC) |
(-200 至 850)°C |
0.2°C ± (读数的 °0.05%) (加上传感器误差） |
|
Pt500 (IEC) |
(-200 至 850)°C |
|
|
Pt1000 (IEC) |
(-200 至 600)°C |
|
|
Ni100 |
(-60 至 180)°C |
|
|
Ni120 |
(-70 至 180)°C |
|
|
Ni1000 |
(-40 至 150)°C |
|
|
Cu53 |
(-40 至 180)°C |
|
|
Cu100 |
(-80 至 260)°C |
|
|
Cu1000 |
(-80 至 260)°C |
|
|
资料库包含更多（标准/类型），包括硅传感器 |
||
|
温度稳定性： 请参考热效应电阻稳定性值 |
||
|
传感器输入 规格@20°C |
||
|
热电偶（单通道/双通道；隔离端仅用于双通道操作） |
||
|
类型 |
范围 |
精度/稳定性 |
|
K |
(-150 至 1370) °C |
全量程±0.1 % ± 0.5 °C (加传感器误差） |
|
J |
(-200 至 1200) °C |
|
|
N |
(-270 至 1300) °C |
|
|
E |
(-260 至 1000) °C |
|
|
T |
(-150 至 400) °C |
全量程±0.2 % ± 0.5 °C (加传感器误差） |
|
R |
(0 至 1760) °C |
全量程±0.1%±0.5°C，范围（800至1760）°C（加上传感器误差） |
|
S |
(0 至 1760) °C |
|
|
L |
(-200 至 900) °C |
全量程±0.1%±0.5°C（加上传感器误差） |
|
U |
(-200 至 600) °C |
|
|
B |
(0 至 1820) °C |
|
|
C |
(0 至 2300) °C |
|
|
D |
(0 至 2300) °C |
|
|
G |
0 至 2300) °C |
|
|
资料库包含更多（标准/类型） |
||
|
温度稳定性：热效应参考mV稳定性值 |
||
|
冷端 规格 @20°C |
||
|
类型 |
范围 |
精度/稳定性 |
|
热敏电阻 10K Beta 3380 |
(-40 至 85) °C |
±0.2 °C |
|
热漂移 |
20 °C 时为零 |
±0.05 °C/°C |
|
双通道运行 |
||
|
热电偶A和B |
功能: 平均值、冗余度、A + B、A - B、最高值、最低值 |
|
|
mV A & B |
功能:平均值、A + B、A - B、最高值、最低值 |
|
|
RTD A & B |
双线连接。功能；平均值、A + B、A - B、最高值、最低值 |
|
|
输出 规格 @20°C |
||
|
类型/选项 |
范围 |
精度/稳定性/备注 |
|
双线电流 |
(4 至 20) mA |
(mA输出/2000）或 5 uA 以较高者为准 |
|
热漂移 |
Zero at 20 °C |
1 uA/°C |
|
用户设置的最小电流 |
(3.5至4.0) mA 3.8 mA 默认值 |
|
|
用户设置的最大电流 |
(20至23.0) mA 20.5 mA 默认值 |
|
|
用户设置误差电流 |
(3.5 至 23.0) mA |
|
|
用户预设电流 |
(3.5 至 23.0) mA |
用于诊断 |
|
电流回路关闭 |
3.5 mA |
|
|
回路效应 |
± 0.2 uA/V |
|
|
回路供电 |
（12至30）V DC，>35 mA |
安全特低电压 |
|
最大载荷 |
[（V电源-12）/20]KΩ |
600Ω@24伏直流电 |
|
保护 |
反向和过电压 |
±30 Vdc，±100 mA |
|
显示 |
||
|
类型 |
液晶 TN 正反射式 |
|
|
位数 |
5 位数字，高度 12.34 毫米，显示过程，4 位小数点 |
|
|
数值型 |
5个字符，14个分段字符，9.08毫米高，显示单位和信息 |
|
|
条形图和百分比刻度 |
mA输出，10条形图，加0到100%显示，用户设置打开或关闭。 |
|
|
图标 |
警告、°C、°F、mA、通信图标 |
|
|
液晶显示器的温度限制 |
显示工作范围（-25至85）°C低于-5°C时，滚动显示无效 |
|
