SEM206THV温度变送器

发布日期:2024-08-15 访问量:188

产品概述

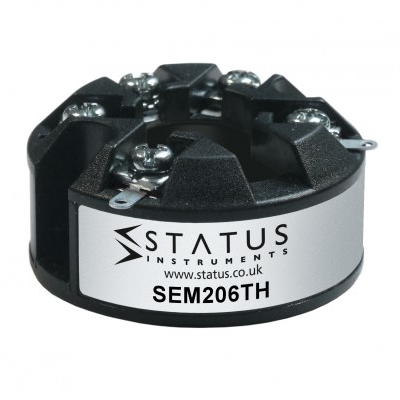

SEM206THV温度变送器

带热敏电阻、Pt1000Pt500 输入和电压输出的温度变送器

l  适用于热敏电阻、Pt1000 Pt500 温度传感器

l  3 线(0 10)电压输出

l  PC 可编程

l  快速响应时间

l  可定制热敏电阻

SEM206THV 是一款顶置式变送器 可接受热敏电阻温度传感器以及 Pt1000 Pt500

热电阻,并将传感器在配置范围内的输出转换为标准工业(0 10)伏输出信号。

输出信号与温度呈线性关系。PC 配置允许用户选择范围和烧毁方向,无需校准设备。使用 USB 端口驱动的配置器,只需将两个夹子连接到 SEM206THV 电源端子并按照软件说明操作,即可快速完成配置。

校准设置可保存为 PC 上的文件,以供日后使用。输出信号与温度呈线性关系。使用 USB-SpeedLink 配置软件时,可使用各种类型的热敏电阻。如需定制热敏电阻,请咨询供应商。

功能亮点

传感器参考

通过基于WindowsUSB-Speedlink 软件,SEM206THV 传感器可与已知参考传感器密切匹配,消除可能出现的传感器误差。

传感器烧毁检测

如果传感器导线断裂或脱落、 SEM206THV 输出将自动转到用户定义的电平,升频或降频。

稳定性

SEM206THV顶置式变送器采用最新数字技术,确保准确、低漂移性能。

传感器库

所需的热敏电阻或铂传感器类型可通过 USB-Speedlink 软件从软件库中加载到 SEM206THV 上。传感器库可根据新传感器的可用性或要求进行添加。热敏电阻传感器在 25 °C 时的电阻值通常可达 100 K 欧姆。

SEM206THV 输入,热敏电阻输入(0 10 V 输出

技术参数

输入                                                               规格 @20

类型/功能

范围/描述

精度/稳定性

热敏电阻

见下文 *1*2*3

通常为读数的±0.2±0.2 %

热漂移

20 时为零

± 0.02 % 量程/

最小跨度

5 °C



*1 请参阅 www.status.com.cn 获取最新传感器列表。

3KB (44005, 44030), 5KB (44007, 44034), 10KB (44016,44036), 10KH (44006, 44031), 30KH (44008), 2252KB (44004, 44033), YSI_2_25B, YSI_10KB, P222KJ2, PS102J2, PS103G2, PS103J2, PS203J2, PS302J2, PS303J2, PS502J2, PS602J2, NTC10k b3435 Carel

Pt1000, Pt500

硅胶传感器(KYT 系列)

*2 可提供定制热敏电阻。请联系我们

*3 基本测量精度包括校准、线性化和重复性的影响



输出                                                             规格 @20

类型/功能

范围/描述

精度/稳定性/说明

三线电压

0 10) Volts

V 输出/2000)或3 mV(取较大者)

热漂移

20 时为零

1 mV /典型值(2 mV /最大值)

最大输出电压

10.5 V

高烧毁状态

最低输出电压

< 0.0 V

低烧毁状态

电源电压影响

0.05 mV / V



最小输出负载

5000 Ohms

2 mA @ 10V

电源

(15 30) V DC

安全特低电压



USB 用户界面

类型/功能

范围/描述

说明

配置硬件

USB 配置模块

 USB-CONFIG-MK3

配置软件

USBSpeedLink

下载

传感器配置

传感器类型

输出 (0 10) V温度范围

传感器偏移

烧毁电压

来自资料库

°F

°F

上调或下调

读取实时数据

温度输出

°C °F Volts

保存/打开配置



/来自文件



常规



功能

描述

更新时间(输入)

500 毫秒

响应时间(输出)

1 秒达到最终值的 70%

启动时间

4 秒(启动期间 mA 输出 < 4 mA

预热时间

60 秒达到完全准确

默认配置

YSI 10KB (-55 205) ,上刻度烧毁

连接端子

t3,4 输入;1(+),2 (-) 电源;端子 6V 输出)



环境



功能

描述

温度

操作/存储 (-30 70) / (-40 85)

湿度

操作/存储 (10 90) %RH 无凝结

防护要求

>= 外壳 IP65

USB 配置环境

(10 30) 内配置



机械



功能

说明

尺寸

直径 43.9 毫米;高度 24 毫米

安装中心

2 x 5 毫米孔,中心距 33 毫米

中心孔

6.35 毫米 接线辅助孔

重量

31 g

端子

螺丝夹


认证

电磁兼容性

BS EN 61326 注释 - 使用3米输入线进行合规性测试

防护等级

BS EN 60529

RoHS 指令 2 3

2011/65/EU EU 2015/863,以及英国指定标准



配件



配置软件

USBSpeedLink免费

配置设备

USB-CONFIG-MK3

导轨安装夹

RMK/3T

夹簧安装螺钉

SMK/3
