产品概述

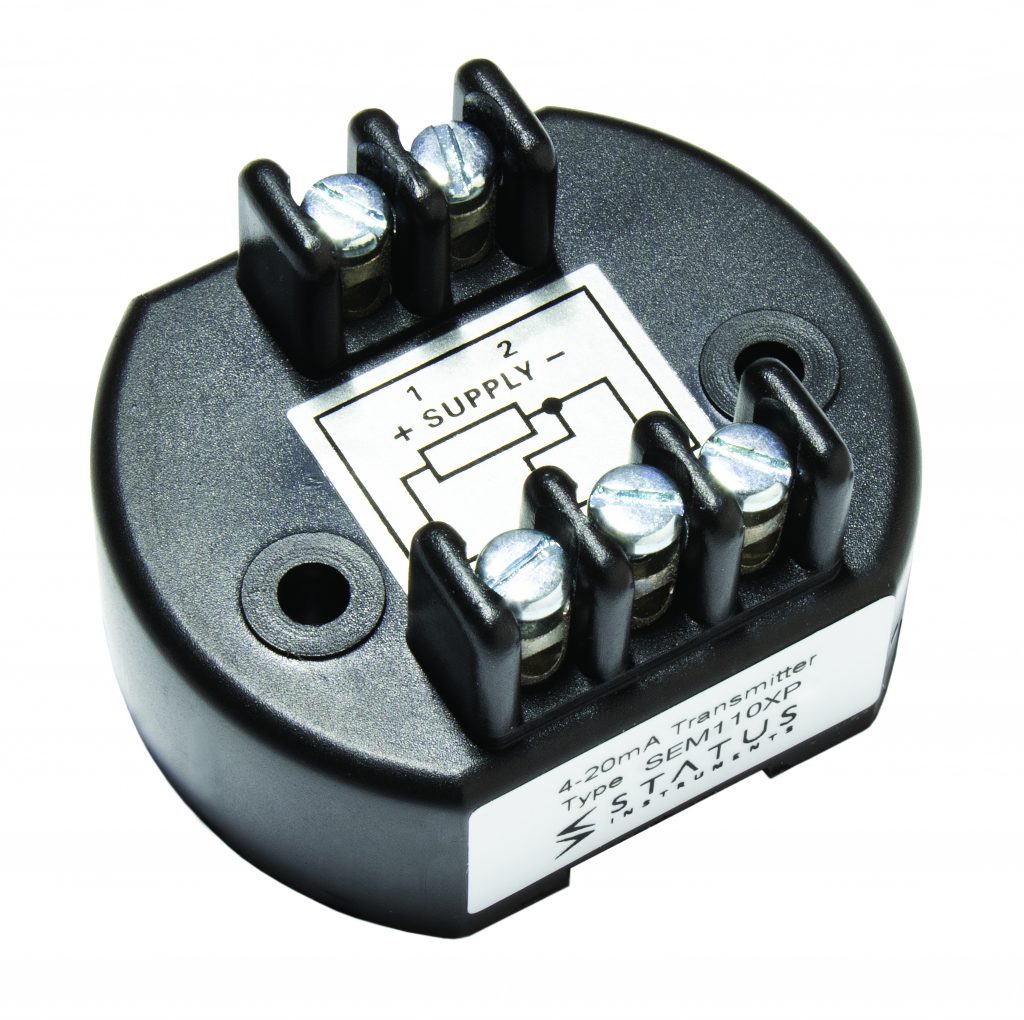

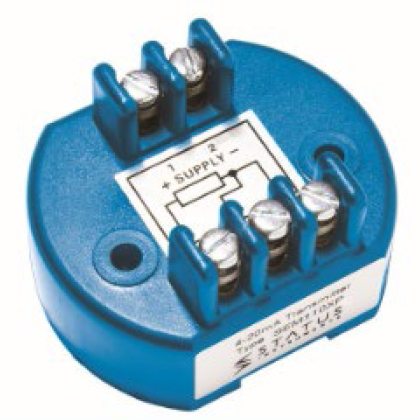

SEM110P温度变送器
SEM110P, SEM110XP
- Pt100 输入
- (4 至 20) mA输出
- 模拟技术
- 高稳定性+快速响应时间
- 通过ATEX认证版本
简介
SEM110P 是一款高性能温度变送器。它提供行业标准（4 至 20）mA 传输信号，可安装在大多数 DIN 标准连接头。可选择其他安装方式，使变送器能够安装在DIN导轨上或外壳内。
SEM110P 可接受 Pt100 铂电阻温度传感器。SEM110P 采用符合 BS 1904 或 DIN 43760 标准的 Pt100 铂电阻温度传感器。并将传感器温度转换为 (4 和 20) mA 之间的电流。(4 至 20) mA 之间的电流。
为变送器供电的同两条导线也可传输电流，因此只需两个连接点。传输电流，因此只需两个连接 只需两个连接。这大大降低了安装和布线成本。同时，电流的性质提供了极好的抗噪性 抗噪能力，并确保线路阻抗、热电效应等不会产生误差。
功能亮点
ATEX 认证，可在危险区域使用（SEM110XP 版本）
回路供电
仪器由回路电流供电，无需额外电源。
模拟性能
SEM110P 在电路的输入和输出部分采用了成熟可靠的模拟设计。由于在输入监测到信号重传期间不需要进行模数转换和数模转换，因此响应时间非常快且平稳。
由于 SEM110P 没有使用微控制器或数字集成电路，因此适用于需要避免使用数字元件的应用场合。
SEM110P 使用电阻电位器允许用户 “微调 ”4 mA 和 20 mA 量程点，以获得最高精度。
高稳定性
SEM110P 全部使用高精度和热稳定元件，因此在工作范围内性能非常稳定。
技术参数
|
输入 规格@20°C |
||
|
类型/功能 |
范围/描述 精度/稳定性 |
精度/稳定性 |
|
Pt100, 3线 |
（0至100）°C满量程 |
±0.1°C±0.1%读数±0.2°C±0.1%读数 |
|
最大范围 |
(-100 至 600) °C |
查看范围选项 |
|
最小跨度 |
10°C |
|
|
热漂移 |
Zero at 20 °C |
± 0.01 °C/°C |
|
|
||
|
范围°C |
范围°C |
|
|
-100至100 |
0 至 200 |
|
|
-100至0 |
0 至 250 |
|
|
-50至50 |
0 至 300 |
|
|
-50至50 |
0 至 400 |
|
|
-30至35 |
0 至 500 |
|
|
0 至 50 |
0 至 600 |
|
|
0 至 100 |
50 至 150 |
|
|
0 至 150 |
|
|
|
|
||
|
输出 规格@20°C |
||
|
类型/功能 |
范围/描述 |
精度/稳定性/备注 |
|
双线电流 |
(4 至 20) mA |
(mA输出/2000）或 5 uA（以较大者为准） |
|
回路电源 |
(10 至 45) V DC |
安全低电压 |
|
（10至30）VDC |
ATEX Version |
|
|
纹波 |
以 1 V 纹波100 Hz 测量 |
50 uA/V |
|
灵敏度 |
|
1 uA/V |
|
回路电压效应 |
|
0.2 uA/V |
|
最大输出负载 |
[（V电源–10）/20]KΩ |
700 Ω @ 24 V DC |
|
最大输出 |
|
< 30 mA |
|
热漂移 |
零漂移，20°C时为0% |
± 0.02 %/°C |
|
量程漂移，20°C时为0% |
± 0.005 %/°C |
|
|
常规 规格@20°C |
||
|
功能 |
功能描述 |
|
|
响应时间 |
<50 ms达到最终值的70% |
|
|
启动时间 |
<4秒 |
|
|
预热时间 |
180 秒达到完全精度 |
|
|
默认配置 |
PT100 (0至100) °C, upscale burnout |
|
|
环境 |
||
|
功能 |
说明 |
|
|
环境温度 |
工作温度：（0至70）°C 储存：（-40至90）°C |
|
|
环境湿度 |
操作/存储（0 至 90）%RH，无冷凝 |
|
|
保护要求 |
>=建议防护等级IP65 |
|
|
机械 |
||
|
功能 |
说明 |
|
|
尺寸 |
直径 53 mm；高 32 mm |
|
|
固定中心 |
2 x 5 mm孔，中心距 33 mm |
|
|
重量 |
约70克 |
|
|
认证 |
||
|
EMC |
BS EN 61326：注-传感器输入线应小于3米以符合要求 |
|
|
防护等级 |
BS EN 60529 |
|
|
RoHS |
第2011/65/EU号指令 纳入RoHS 3修订指令EU2015/863 |
|
|
ATEX |
II 1G EEx ia IIC T5 |
|
