OMC-150/158-2本质安全型风速风向系统
数据表

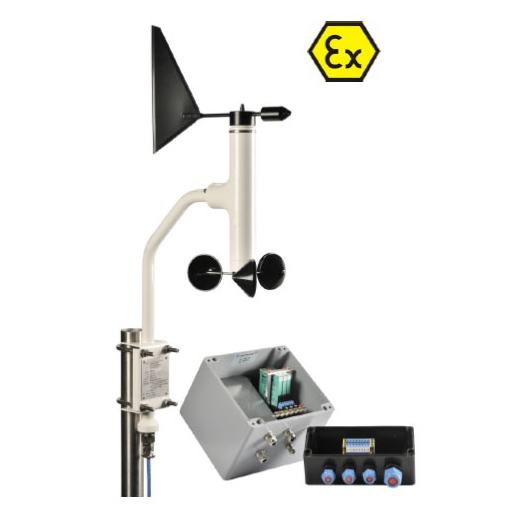

OMC-150 /158-2 本质安全型风速风向系统

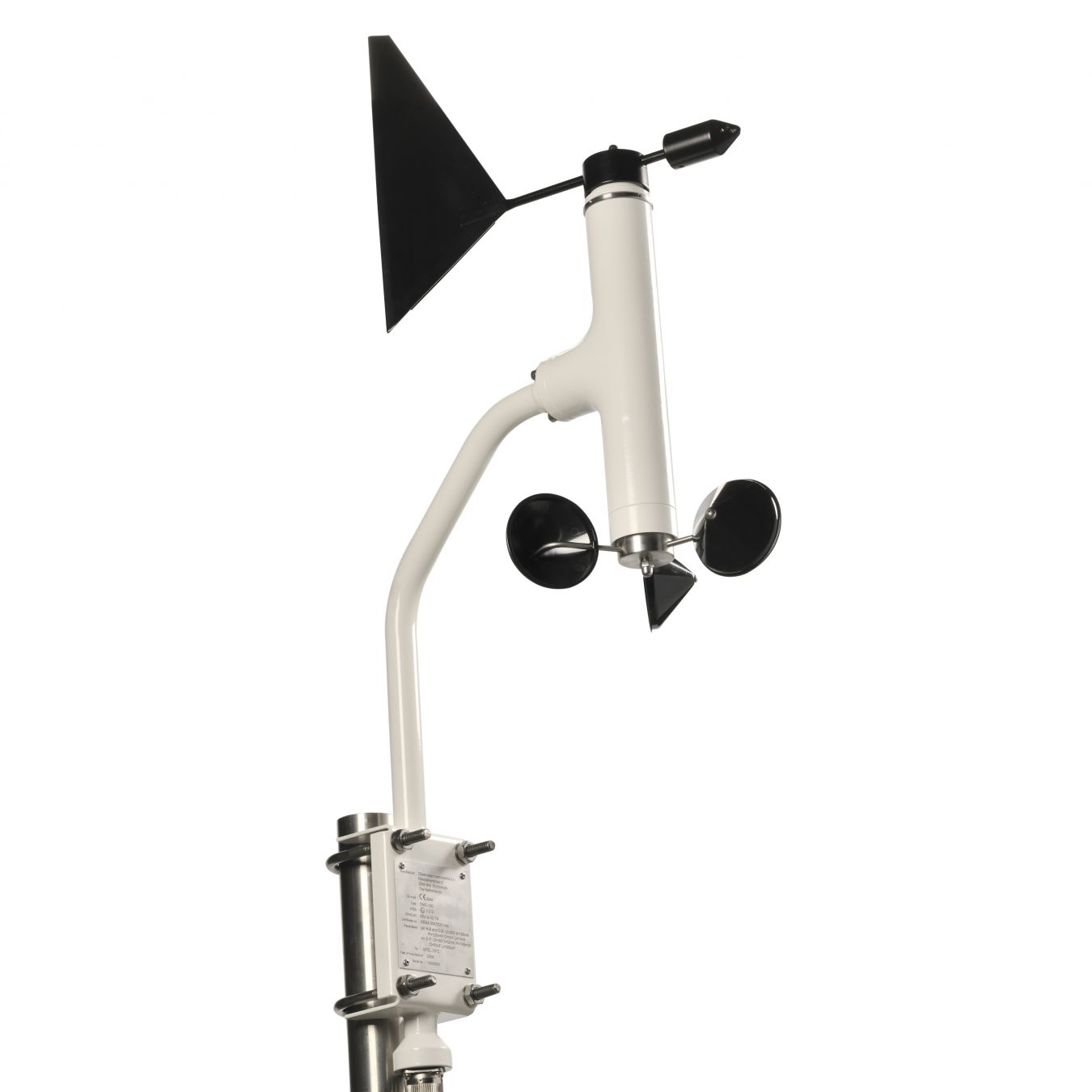

OMC-150 是一款基于杯式和风向标原理的本质安全型风速风向组合传感器。
为构建完整的本质安全型风速风向系统，可选配 OMC-158-2。一款DIN导轨安装的齐纳藩篱和接口模块。此外，还提供型号为OMC-156的Eex接线盒。
通过使用正弦/余弦电位器，风向测量无死区；而风速则通过接近开关和编码电容器进行测量。风速传感器由不锈钢制成，并配有安装臂，
可通过两个U型螺栓夹紧在桅杆上。
齐纳阻隔器及接口模块配备 R422、NMEA 输出接口，波特率可设置为 4800 或 9600，并可包含 VER 报文。
特点
• OMC-150 风速传感器：
• 符合世界气象组织（WMO）标准的高精度传感器。
• 符合 ATEX 指令 2014/34/EU；IEC 60079-0 :
2012、IEC 60079-11 : 2012 及 ISO 80079-36:2016
• 型式认证：Ex ia IIC T4 Gb
• 设备类别：II 2 G
• 证书编号：DEKRA 13ATEX0119，IECEx DEK
13.0012
• OMC-158-2 风速传感器接口模块：
• 传感器间电缆长度 1 公里
• 证书编号：KIWA 17ATEX0015 和 IECEx
KIWA 17.0005
• 输出：NMEA0183、RS422（4800 或 9600 波特率）
• 风速测量频率：4 Hz（标准）或 1 Hz
• 补偿功能（线性风速和支架
校正）可开启或关闭
• 可包含 VER 报文
技术参数
|
数据摘要 OMC-158-2 |
|
|
仪器类型 |
风速计接口单元 |
|
认证 |
ATEX 组别和类别 II(1) G [Ex ia Ga] IIC |
|
ATEX 证书编号 |
KIWA 17 ATEX 0015 IECEx 02 [Ex ia Ga] IIC |
|
IECEx证书编号 |
IECEx KIWA 17.0005 |
|
防护等级 |
IP-20 |
|
工作温度 |
-25 … +70℃ |
|
湿度 |
10 … 90%（无冷凝） |
|
电源 |
10-30VDC，最大3瓦 |
|
输出信号兼容性 |
NMEA-0183 |
|
速度信号输入 |
符合IEC/EN-60947-5-6标准的NAMUR信号 |
|
方向供电电压 |
3 V |
|
方向信号输入 |
双路 0..3V 模拟信号 |
|
尺寸（高×宽×深） |
114x37x108 mm |
|
安装方式 |
DIN导轨安装 |
|
重量 |
约 0.25 公斤 |
OMC-156防爆接线盒

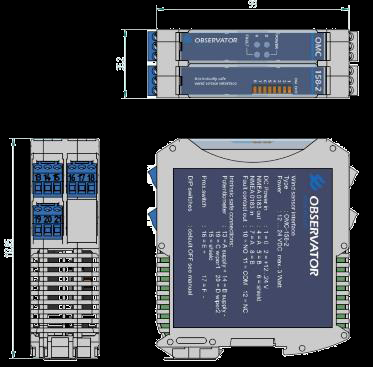

OMC-158-2接口
|
数据摘要 OMC-150 |
|
|
仪器类型 |
风速计 |
|
测量原理 |
杯式和叶片式 |
|
认证 |
ATEX Ex ia IIC T4 Gb ATEX II 2 G 组和类别 |
|
ATEX 证书编号 |
IECEx 02 Ex ia IIC T4 Gb |
|
测量系统 |
ISO – 公制 |
|
外露部件材料 |
不锈钢 |
|
杯体材质 |
聚碳酸酯，添加炭黑以防静电 |
|
防护等级 |
符合 EN-60529 标准的 IP-66 |
|
工作温度 |
-25 … +70 ℃ |
|
湿度 |
5 … 90% |
|
风速测量范围 |
0 … 75 m/s |
|
精度（风速） |
优于 2% |
|
阈值（风速） |
约 0.3 米/秒 |
|
距离常数 |
1.68 米 |
|
测量方向范围 |
0 … 360 º（无死角） |
|
方向精度（非线性） |
2度 |
|
输出信号兼容性 |
直接连接至OMC-158(-2) |
|
转速信号 |
符合IEC/EN-60947-5-6标准的NAMUR信号 |
|
方向供电电压 |
10 V（额定值，-5 V和+5 V） |
|
方向信号 |
双路 –5..+5V 模拟信号 |
|
电气连接器型号 |
ITT Canon CA3102E16S-1 PB |
|
引线电缆长度 |
5 米 |
|
尾纤类型 |
带屏蔽的蓝色信号线，LAPP Ölflex EB-CY 8x0.75 mm² 或同等规格 |
|

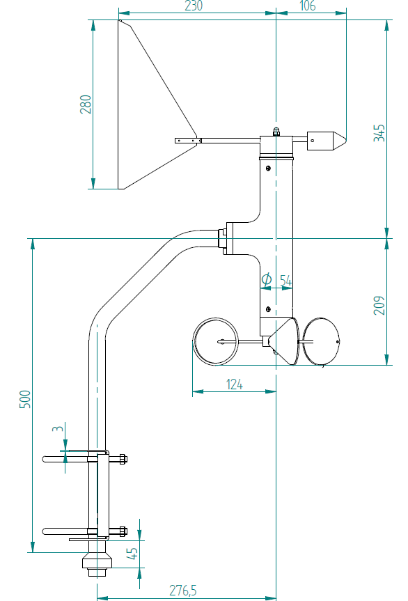

总高度（不含插头） |
约 905 毫米 |
|
总宽度（含叶片） |
最大约 460 mm |
|
安装方法 |
带U型螺栓（M10）的杆装支架，适用于圆柱形或方形立柱 |
|
夹紧范围 |
35 至 60 mm |
|
重量 |
约 5 公斤（不含电缆） |
|
包装尺寸 |
1050 x 510 x 150 mm |
|
包装重量 |
10 公斤 |
