产品概述

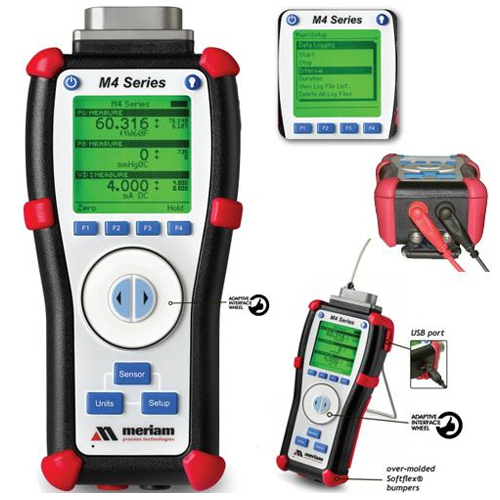

M4系列高精度手持型校准仪/数据记录器
构建于坚实的基础上
在连续生产了近25年来，MeriCal™数字压力变送器校准仪是最成功的仪器之一，一直用于加工行业。Meriam新M4系列手持高精度校准仪/数据记录器具有一系列令人印象深刻的新产品特点、功能和完善的精度规格，从而建立了如此声望！该M400包括一个压力传感器和1mA/V 仪器。可选择差压、标准尺寸、组合或绝对压力类型，测量范围从10“H₂O到3000 PSIG满量程。需要两个用途更广泛的测量范围吗？没问题！
该M402可与任意两个测量仪器、组合或绝对型传感器进行配置。想了解所有可能选择，请参阅下表。满量程精度为±0.025％。当温度超出-20°~+ 50℃（-4°~+ 122℉）范围时依旧保持该精确度。所有模型上的数据记录是标准的。
所有M4系列手持仪器均能进行便捷的电信号测量和输出。使用所提供的测试导线测量±50V或±100mA，输出24直流电压（VDC）和测量mA、吸收mA，或输出直流电压（VDC）或信号范围（mA DC）。在整个操作温度范围内精确度为±（ 0.015％读数+0.002 单位）。利用自适应接口轮可以轻易得出输入值和吸收值。

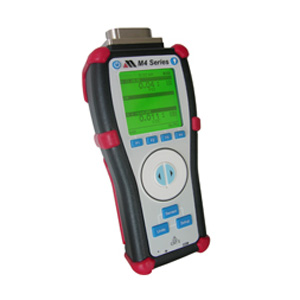

新M4系列手持式精度校准仪/数据记录器
适用压力范围
指定单传感器ZM400或双传感器ZM402。注：ZM402不适合DN、DI和GI 例如：ZM400-DN0415 = M4系列差压传感器范围0-415“H2O
ZM402-CI0030，CI1000 = M4系列双组合压力传感器，范围是0-30和0-1000 PSIG
|
传感器 |
|
应用 |
适用压力范围 |
接触液体的部件： |
|
DNxxxx |
|
压差 ，非隔离 |
0010, 0028, 0200, 0415, 2000" H₂O |
黄铜，316L不锈钢，硅 |
|
DIxxxx |
|
压差 ，隔离 |
0001, 0005, 0015, 0030, 0100, 0300, 0500 PSID |
316L不锈钢，氟橡胶 |
|
GIxxxx |
|
表压，隔离 |
0015, 0030, 0050, 0100, 0300, 0500, 1000, 3000 PSIG |
316L SS |
|
CIxxxx |
|
组合，隔离 |
-14.7 to 0015, 0030, 0050, 0100, 0300, 0500, 1000, 3000 PSIG |
316L SS |
|
AIxxxx |
|
绝压，隔离 |
0017, 0038, 0100, 1000 PSIA |
316L SS |
在所有M4模型上，数据记录是标准的。从设置主菜单中选择数据记录，然后使用键盘控制得到所需的时间间隔和时间参数。对于M400单压力传感器部件、压力、VDC和信号范围（mA DC）值均在每个时间段存至SD卡上。M402双压力传感器部件同时记录压力值以及直流电压和直流电流值。
所提供SD卡位于电池盒盖下。可以利用提供的USB线和PC工具将数据转移到个人电脑上，或将SD卡插入兼容的个人电脑然后复制所需要的文件。M4的手持设备和SD卡能支持多达100个不同的数据记录文件。

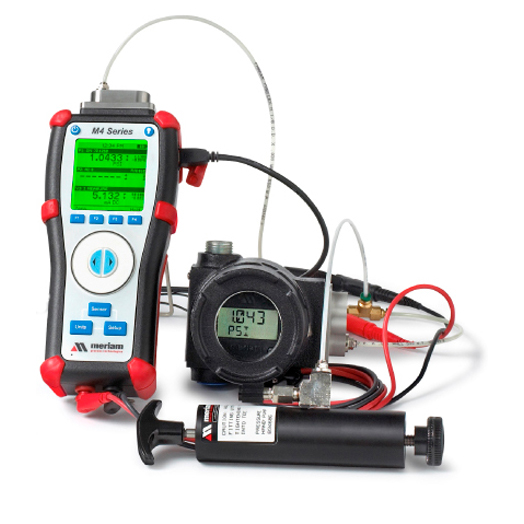

所有的DC电压和电流都是利用位于手持仪器较低端的两个1/8”蕉形插座进行测量。这减少了测量所需的时间和潜在的错误。这些插座可临时提供24V直流电并同时测量回路电流。输出直流电压和电流也是一个标准功能。使用Sensor 按键突出显示所需的传感器，然后使用设置 键选择所需功能。自适应接口轮用于设定精确值或配置步骤或调节输出程序以测试接收装置。
技术参数
压力测量
M400：单压力传感器（由客户指定）
M402：双压力传感器——任意两个组合或单独的传感器，按需混合搭配
精度：±0.025%满量程
温度性能：精确度（包括所有温度影响）20°~+ 50℃（-4°~+ 122℉）
分辨率：具备可选择的准确度或精确度：当前所选工程部件显示精确度或准确度所需的小数点右侧的位数（通常是一个额外数位）。
工程部件：可配置成显示1~32的工业标准的工程部件。
压力限制
DN传感器：
当只在P1(HI)施压时是2倍范围，当同时在P1(HI)和 P2(LO)侧施压时则是150 PSI。
DI传感器：
当只在P1(HI)施压时，为3倍范围，当只在P2(LO)侧施压时，为3倍范围或150 PSI（以较低者为准），当同时在P1(HI)和 P2(LO)侧施压时则只是1000 PSI。
GI、CI、AIsensors：2倍范围
介质兼容性：
DN传感器：只对清洁、干燥、无腐蚀性气体非绝缘（黄铜、316L不锈钢、硅凝胶）
DI传感器：对能与316L不锈钢和氟橡胶GI、CI、AI兼容的流体绝缘
电压和电流、测量、输出、吸收
直流电压：±50 VDC测量，0-24 VDC电源
直流电流：±100 mA DC测量，0-24 mA的直流电源，在3-50 VDC外部电源吸收1-24 mA
精确度：±（读数的0.015％+ 0.002单位）
温度性能：精确度（包括所有温度影响）20°~+ 50℃（-4°~+ 122℉）
分辨率（测量模式）：可选、正确度或精确度；分别是0.001 V / mA或0.0001 V / mA
回路/电源
2500HART®电阻包括
24 VDC@4mA, 18.5 VDC@20mA
20mA电池输出10小时
温度
操作中：-4 到122℉(-20 到50℃)
存放时：-40 到140℉(-40到 60℃)
连接件
压力：1/8" NPT（内部）
电气：在3/4中心固件上的标准蕉形插座更新，数据检索：USB mini-B（内部）
电源
便携式服务：四（4）1.5V AA碱性电池能用于连续30小时以上的测量
PC操作：使用USB A型~USB mini-B型线的USB电源（需要高功率500 mA端口）
显示屏：128×128像素（2“×2”可视范围）显示屏，带有可调背光（绿色）和警示背光（红色）
键盘：密封薄膜键盘，带有模制圆顶开关以及集成自适应接口轮
外壳：8.5” L x 3.75” W(max.)x 2.25” D（最大），聚碳酸酯盒，Softflex®超模压保险杠，IP40
重量：M400单传感器：1.5-1.8 lbs，M402双传感器：1.8lbs
固件特点：测量控制，置零，称皮重 ，指数或智能阻尼，连续最小值/最大值显示，部件选择和配置，先进的数据记录，配置自动关机定时器，可配置的背光定时器，可配置背光源亮度，配置显示对比度，提供百分比和各种状态指示灯的定时显示电池监视器，
现场重新校准：所有传感器均可在现场使用合适的参考标准进行重新校准。M4系列产品也可寄回Meriam公司进行工厂重新认证/重新校准服务。
|
M400 |
量程 ±0.025%满量程（典型值）。该声明涵盖线性度、重复性、迟滞及-20℃至+50℃（-4℉至+122℉）温度范围内的所有影响 |
|
|
-DN0010 |
0至10in H2O差压，非隔离式（±0.05% FS） |
|
|
-DN0028 |
0 至 28 in H₂O 压差，非隔离式 |
|
|
-DN0200 |
0 至 200 in H₂O 压差，非隔离式 |
|
|
-DN0415 |
0 至 415 in H₂O 压差，非隔离式 |
|
|
-DN2000 |
0 至 2000 in H₂O 压差，非隔离式 |
|
|
-DI0001 |
0至1 PSI差压，隔离式，双端口（四端口冲洗选项见下文） |
|
|
-DI0005 |
0至5 PSI差压，隔离式，双端口（四端口冲洗选项见下文） |
|
|
-DI0015 |
0至15 PSI差压，隔离式，双端口（四端口冲洗选项见下文） |
|
|
-DI0030 |
0至30 PSI差压，隔离式，双端口（四端口冲洗选项见下文） |
|
|
-DI0100 |
0至100 PSI差压，隔离式，双端口（四端口冲洗选项见下文） |
|
|
-DI0300 |
0至300 PSI差压，隔离式，双端口（四端口冲洗选项见下文） |
|
|
-DI0500 |
0至500 PSI差压，隔离式，双端口（四端口冲洗选项见下文） |
|
|
-GI0015 |
0 至 15 PSI表压，隔离式 |
|
|
-GI0030 |
0 至 30 PSI表压，隔离式 |
|
|
-GI0050 |
0 至 350 PSI表压，隔离式 |
|
|
-GI0100 |
0 至 100 PSI表压，隔离式 |
|
|
-GI0300 |
0 至 300 PSI表压，隔离式 |
|
|
-GI0500 |
0 至 500 PSI表压，隔离式 |
|
|
-GI1000 |
0 至 1000 PSI表压，隔离式 |
|
|
-GI3000 |
0 至 3000 PSI表压，隔离式 |
|
|
-CI0015 |
-15 至 +15 PSI 差压，隔离式 |
|
|
-CI0030 |
-15 至 +30 PSI 复合，隔离式 |
|
|
-CI0050 |
-15 至 +50 PSI 复合，隔离式 |
|
|
-CI0100 |
-15 至 +100 PSI 复合，隔离式 |
|
|
-CI0300 |
-15 至 +300 PSI 复合，隔离式 |
|
|
-CI0500 |
-15 至 +500 PSI 复合，隔离式 |
|
|
-CI1000 |
-15 至 +1000 PSI 复合，隔离式 |
|
|
-CI3000 |
-15 至 +3000 PSI 复合，隔离式 |
|
|
-AI0017 |
0 至 17 PSIA 绝压，隔离式（0-900 mm Hg） |
|
|
-AI0038 |
0 至 38 PSIA 绝压，隔离式（0-2000 mm Hg） |
|
|
-AI0100 |
0 至 100 PSIA 绝压，隔离式（0-5200 mm Hg） |
|
|
-AI1000 |
0 至 1000 PSIA 绝压，隔离式（0-52000 mm Hg） |
|
|
|
压力汇流管接口 |
|
|
|
-02 |
适用于所有型号的标准双口汇流管 |
|
|
-04 |
仅DI型号可选配4端口冲洗歧管 |
标准配件
|
部件号 |
描述 |
|
Z9A000003PN06 |
M4系列产品CD ROM包括USB驱动程序，固件更新工具和数据记录工具 |
|
Z9P155 |
测试引线工具箱 |
|
Z9P273 |
USB线：A型~迷你B型，6英尺 |
|
Z9P148 |
测试引线套件的带有Velcro小袋子的拉链软箱 |
|
Z9P272-1 |
SD存储卡，4GB（FAT32） |
|
Z9A65 |
表支架工具箱：安装块、支架、螺丝 |
|
Z9A139 |
手带套件：皮带、安装支架、螺丝 |
M402 双传感器手持式压力变送器校准仪/数据记录仪配置器
|
M402 |
量程 ±0.025%满量程（典型值）。 声明涵盖线性度、重复性、迟滞及-20º至+50ºC（-4º至+122ºF）温度范围内的所有影响因素 |
|
|
-AI0017-CI0030 |
P1 port = 0 to 17.4 PSIA |
P2 port = -15 to +30 PSIG |
|
-AI0017-CI0050 |
P2 port = -15 to +50 PSIG |
|
|
-AI0017-CI0100 |
P2 port = -15 to +100 PSIG |
|
|
-AI0017-GI0100 |
P2 port = 0 to +100 PSIG |
|
|
-AI0038-CI0030 |
P1 port = 0 to 38.6 PSIA |
P2 port = -15 to +30 PSIG |
|
-AI0038-CI0050 |
P2 port = -15 to +50 PSIG |
|
|
-AI0038-CI0100 |
P2 port = -15 to +100 PSIG |
|
|
-CI0015-CI0300 |
P1 port =±15 PSIG |
P2 port = -15 to +300 PSIG |
|
-CI0015-CI0500 |
P2 port = -15 to +500 PSIG |
|
|
-CI0015-CI1000 |
P2 port = -15 to +1000 PSIG |
|
|
-CI0015-CI3000 |
P2 port = -15 to +3000 PSIG |
|
|
-CI0030-CI0300 |
P1 port =-15 to +30 PSIG |
P2 port = -15 to +300 PSIG |
|
-CI0030-CI0500 |
P2 port = -15 to +500 PSIG |
|
|
-CI0030-CI1000 |
P2 port = -15 to +1000 PSIG |
|
|
-CI0030-CI3000 |
P2 port = -15 to +3000 PSIG |
|
|
-CI0050-CI0300 |
P1 port =-15 to +50 PSIG |
P2 port = -15 to +300 PSIG |
|
-CI0050-CI0500 |
P2 port = -15 to +500 PSIG |
|
|
-CI0050-CI1000 |
P2 port = -15 to +1000 PSIG |
|
|
-CI0050-CI3000 |
P2 port = -15 to +3000 PSIG |
|
|
-CI0300-CI1000 |
P1 port =-15 to +300 PSIG |
P2 port = -15 to +1000 PSIG |
|
-CI0300-CI3000 |
P2 port = -15 to +3000 PSIG |
|
|
-GI0015-GI0300 |
P1 port =0 to 15 PSIG |
P2 port = 0 to +300 PSIG |
