产品概述
二维超精密数码倾角仪与水平仪
型号：DWL9000XY
Digi-Pas DWL-9000XY 是内置振动计的双轴超精密倾角仪，仪器可进行高精度水平测量、倾斜平面角度测量、二维表面轮廓测量及精密对准作业，配合 PC 同步软件/移动同步应用程序使用时，还能实现实时无线蓝牙/USB 远程测量和数据记录。
仪器经过精心设计，可极大简化工程专业人员和科学家在安装、调试、维护及表征超大型数控机床、平面平整度轮廓测量、精密测试/测量仪器以及对 2D 对准要求较高的设备时的作业流程。
操作简便的 Digi-Pas Level Mobile Sync 应用程序可轻松安装在智能手机或平板电脑上，充分利用与 Digi-Pas 2 轴超精密倾角仪的远程无线蓝牙连接，为设备安装人员提供令人惊叹的“单人操作”体验，使其能够便捷、快速地执行远程 2 轴同步调平与对准任务。
技术规格
测量范围：0.0 至 7200 角秒（单轴）；0.0 至 3600 角秒（双轴）
分辨率：0.2 角秒（≤ 1μm/M）
精度：0 至 ±100 角秒范围内为 ±0.6 角秒；其他角度范围内为 ±1.2 角秒
使用 PC-Sync 软件生成 3D 表面几何图形，实现高精度表面平整度轮廓测量>
双角度数字彩色图形显示
振动计显示实时低频（2至75Hz）振动曲线
角位移计显示实时双轴角度曲线
工业级1类蓝牙无线连接（>30米）
专业PC Sync软件，支持通过无线蓝牙或USB线缆连接设备，实现远程数据采集与记录，
USB外部电源
工作温度范围：50°F至104°F（+10°C至+40°C）
三点接触底座，确保最稳定的表面接触，防止“摇晃”
规格说明
|
测量范围 |
0.0 ~7200 秒 arc-second 单轴 |
|
0.0 ~ 3600 秒 arc-second 双轴 |
|
|
分辨率 |
0.2秒 arc-second (≤ 1µm/M) |
|
精度 |
±0.6 秒 arc-second 在 0 ~ 100 秒 arc-second |
|
±1.2 秒 arc-second 其他角度 |
|
|
重复性 |
0.2 arcsec. (≤ 1µm/M) |
|
测量速度 |
≤ 25秒 |
|
响应时间 |
≤ 3 秒 |
|
振动计（相对g值） |
2.0 |
|
显示 |
彩色TFT液晶显示屏 |
|
电源* |
4节 1.5V AAA 电池 / USB |
|
材质 |
PC ABS / 合金钢 |
|
连接 |
USB 2.0 数据线（≤ 5 米）蓝牙（≤ 30 米） |
|
PC SYNC 软件 |
专业版（已包含） |
|
工作温度 |
+10°C 至 +40°C （已针对整个温度范围进行校准） |
|
储存温度 |
-20°C 至 +60°C |
|
尺寸 |
188mm x 62mm x 37mm |
|
净重（约） |
1150 克 |
技术参数
优势
速度、精度与效率
精密找平、角度测量/对准以及表面平整度检测等任务，本质上涉及的是二维平面，而非单轴测量。因此，需要通过双轴同时显示表面平面角度读数，才能有效指导工程师将精密物体/设备准确、快速地调整至目标位置。
Digi-Pas率先推出全球首款（美国专利）内置振动仪的双轴同步角度显示仪，性能卓越。该仪器使工程师能够摆脱传统单轴“气泡”或数字水平仪的局限，不再需要通过繁琐的试错迭代，逐轴进行耗时的调整工作。
认证
DWL-9000XY仪器的精度已通过经认可的第三方独立校准与测试机构验证，并经国家计量中心认证，其量值可追溯至国际单位制（SI）标准，以及在CIPM MRA框架下符合NIST、JIS、UKAS和DIN标准。
功能

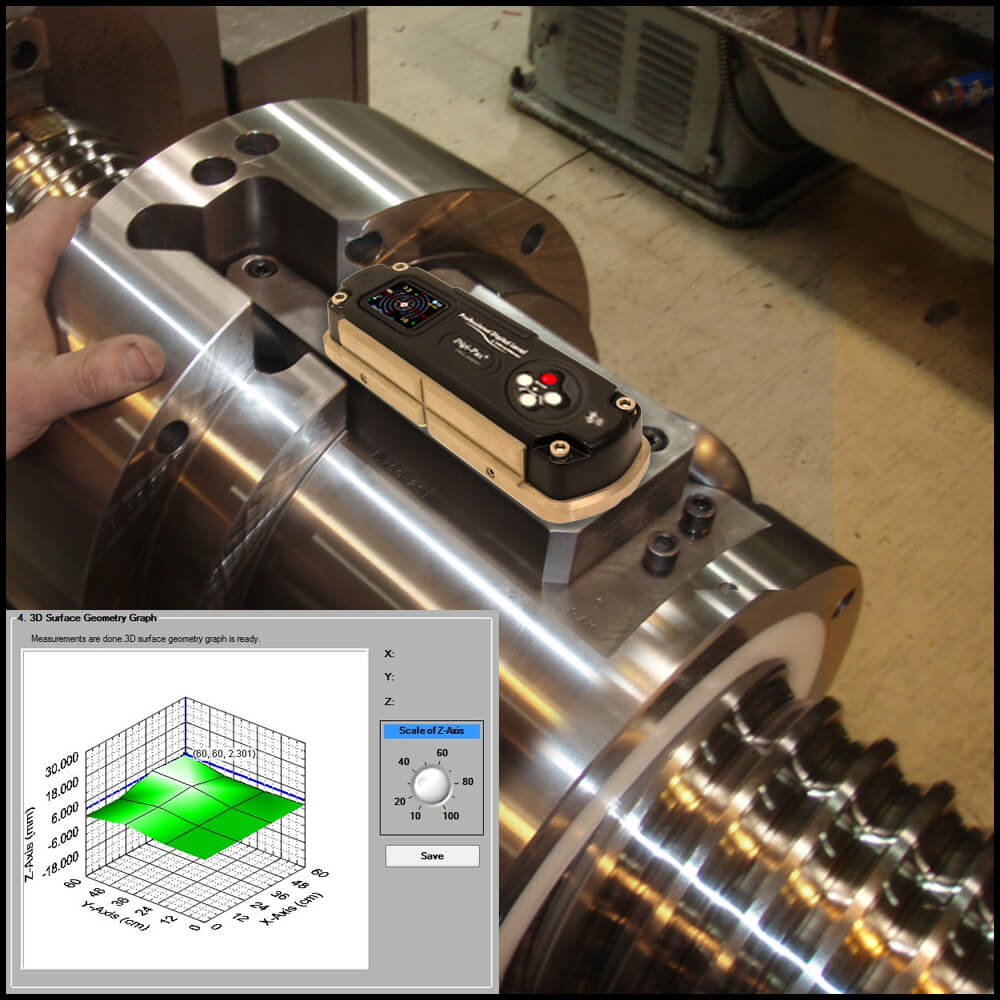

3D 表面几何轮廓图

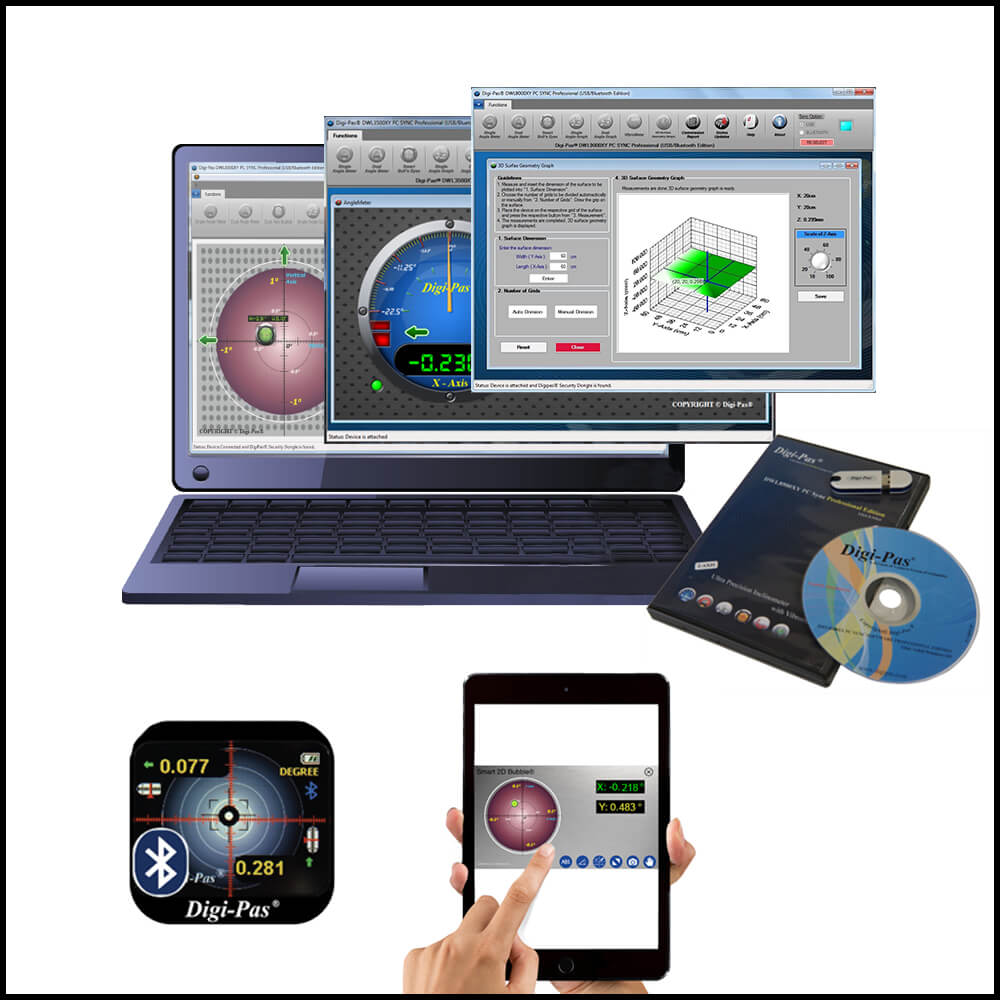

通过 PC-Sync 软件与电脑同步后，用户可在三维可视化图表中进行表面平整度几何测量。
双角度显示
双轴（X-Y）彩色图形显示，呈现角度与振动测量数据。支持角度及振动监测、数据记录与分析的实时数字及模拟显示。
超高精度角度测量
Ullia 角测量分辨率高达 0.2 角秒。支持无线蓝牙/USB 连接电脑，实现远程数据记录。实时测量数据在设备 TFT LCD 屏幕上以图形方式显示。
测角仪
内置测角仪，用于实时角度监测、数据记录与分析。实时测量数据在设备 TFT LCD 屏幕上以图形方式显示。
振动计
内置振动计，用于实时振动监测、数据记录与分析。设备TFT液晶屏上以图形方式显示实时测量数据。振动计功能允许用户在精密机械/设备运行状态（动态状态）下，以数值和图形形式跟踪、监测、记录及分析振动模式。
替代零点设置
允许用户在同一平面上，以参考角度为基准测量相对角度。参考角度可通过交替归零功能进行设定。
绝对水平设定
允许用户对任何测量角度的“正向”和“反向”（180度）位置进行绝对水平读数。
USB 连接至电脑
通过 USB 连接，可在电脑上进行远程数据采集、监控、记录及分析。
无线连接
通过无线连接（工业级蓝牙 1 类）连接至设备，使用 PC Sync Pro 软件在电脑上进行远程监控、数据记录及分析。用户也可使用智能手机通过 Digi-Pas 应用程序（可选）连接至设备。
PC SYNC 软件 - 专业版
启用用于角度测量数据的远程记录、处理及分析的高级功能。专为精密机械运行性能优化而设计。
应用
精密找平和角度测量/对准任务本质上涉及表面平面，需要采用二维解决方案，而非过时的单轴“气泡”水准管方法——该方法仅能“逐轴”指示“气泡”找平状态。
Digi-Pas® 双轴精密数字水平仪可同时显示二维平面角度，有效简化并解决了使用过时的单轴“气泡”水平仪或传统数字水平仪进行表面平面调平、倾斜角测量、表面平整度检测及精密二维对准作业时，所面临的“逐轴”迭代测角（即繁琐且耗时的试错过程）带来的难题。

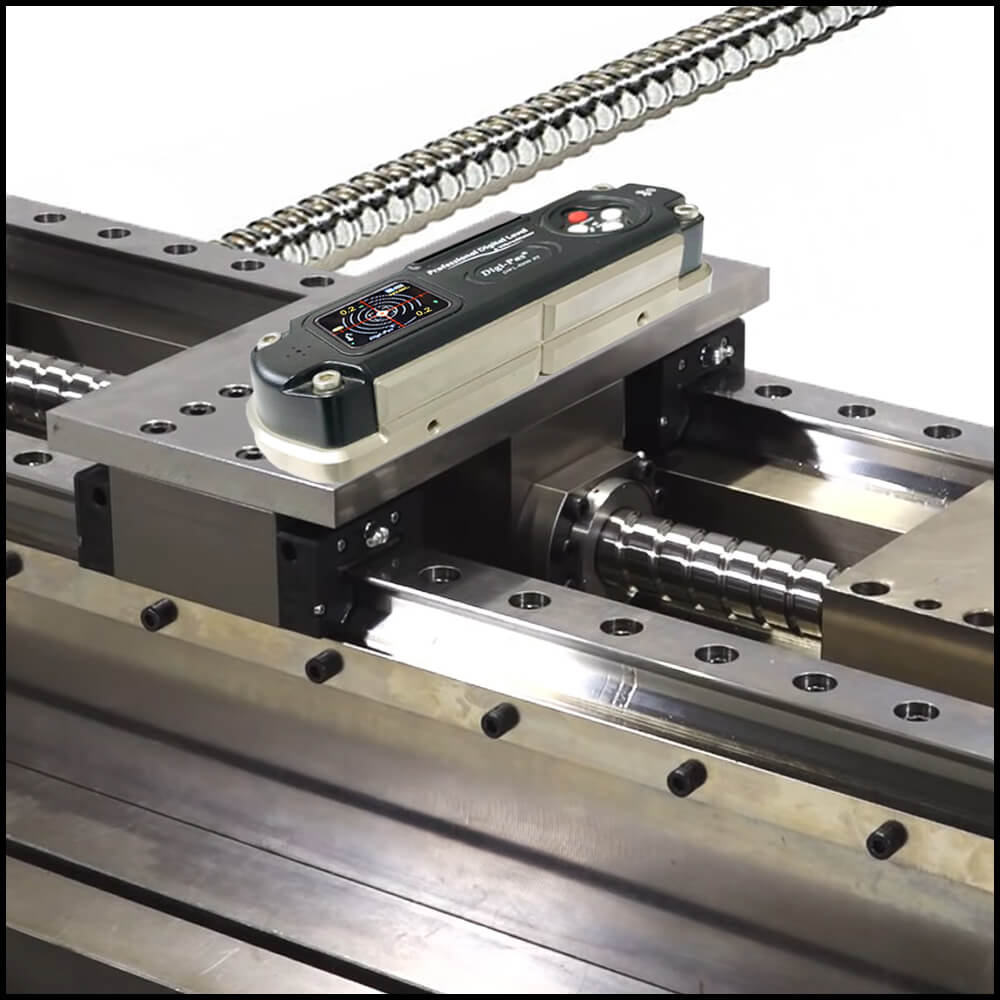

Digi-Pas® DWL-9000XY 双轴超精密数字水平仪用于大型数控加工的设置和质量保证。通过 DWL-9000XY 调平仪和振动计，可对机床的结构稳定性及精度性能进行评估与分析。不当的调平会导致振动，进而影响精度性能。内置的振动计和数据记录功能使调试团队能够借助精确的数值数据和振动曲线，有效评估每台数控机床的结构稳定性。
Digi-Pas® DWL-9000XY 用于大型工业及商用打印机的制造，以及此类精密大型打印机的安装、调试和预防性维护，以实现高保真色彩、优质图像性能并减少浪费。
Digi-Pas® DWL-9000XY 双轴超精密数字水平仪应用于高速铁路的质量保证、维护及运营。
在研究实验室中，涉及多组光学元件对准的激光束设置是一项具有挑战性的过程。借助 Digi-Pas® DWL-9000XY，可精确调整镜面的倾斜角度和透镜的位置，从而实现激光束的高精度角位移和平移位移。
Digi-Pas® DWL-9000XY 双轴超精密数字水平仪用于视觉测量设备的安装与调试，通过校准水平并检查设备的位置稳定性，以实现高质量、清晰的图像采集与测量。
Digi-Pas® DWL-9000XY 双轴超精密数字水平仪适用于精密坐标测量机（CMM）的安装与调试。该设备可提供高精度调平功能，并检测设备的定位稳定性，从而实现高质量、清晰的图像采集与测量。
Digi-Pas® DWL-9000XY 双轴超精密数字水平仪用于晶圆代工厂中各类高精度测量仪器的安装、调试及维护。
Digi-Pas® DWL-9000XY 双轴超精密数字水平仪用于对准精密夹具。在半导体晶圆代工厂的许多制造工艺中，为满足严格的公差要求并确保最高质量，必须实现绝对水平和位置精度。
Digi-Pas® DWL-9000XY 双轴超精密数字水平仪用于监测高精度晶圆制造设备的性能。
Digi-Pas® DWL-9000XY 双轴超精密数字水平仪配合导引激光束使用，用于辅助卫星发射台的安装调试。
