产品概述
二维超精密数码倾角仪与水平仪
型号：DWL-8900XY
DWL-8900XY是带有内置测振仪的2轴超高精度数字测斜仪，可进行1秒或1μm/ M水平测量的水平测量，倾斜角，对准，表面平整度识别，振动测量 可以进行实时无线蓝牙和USB远程测量以及数据记录。
该产品极大地简化了专业工作，例如大型CNC机器的安装和设置，超精密的测试和测量设备以及需要精细对准的设备的表面形状轮廓，分析和属性设置。 专为该目的而设计。
技术规格
测量范围：0.0 至 7200 角秒（单轴）；0.0 至 3600 角秒（双轴）
分辨率：0.2 角秒（≤ 1μm/M）
精度：±1 秒 arc-second 在 0 ~ ±100 秒 arc-second，±2 秒 arc-second 其他角度
使用 PC-Sync 软件生成 3D 表面几何图形，实现高精度表面平整度轮廓测量>
双角度数字彩色图形显示
振动计显示实时低频（2至75Hz）振动曲线
角位移计显示实时双轴角度曲线
工业级1类蓝牙无线连接（>30米）

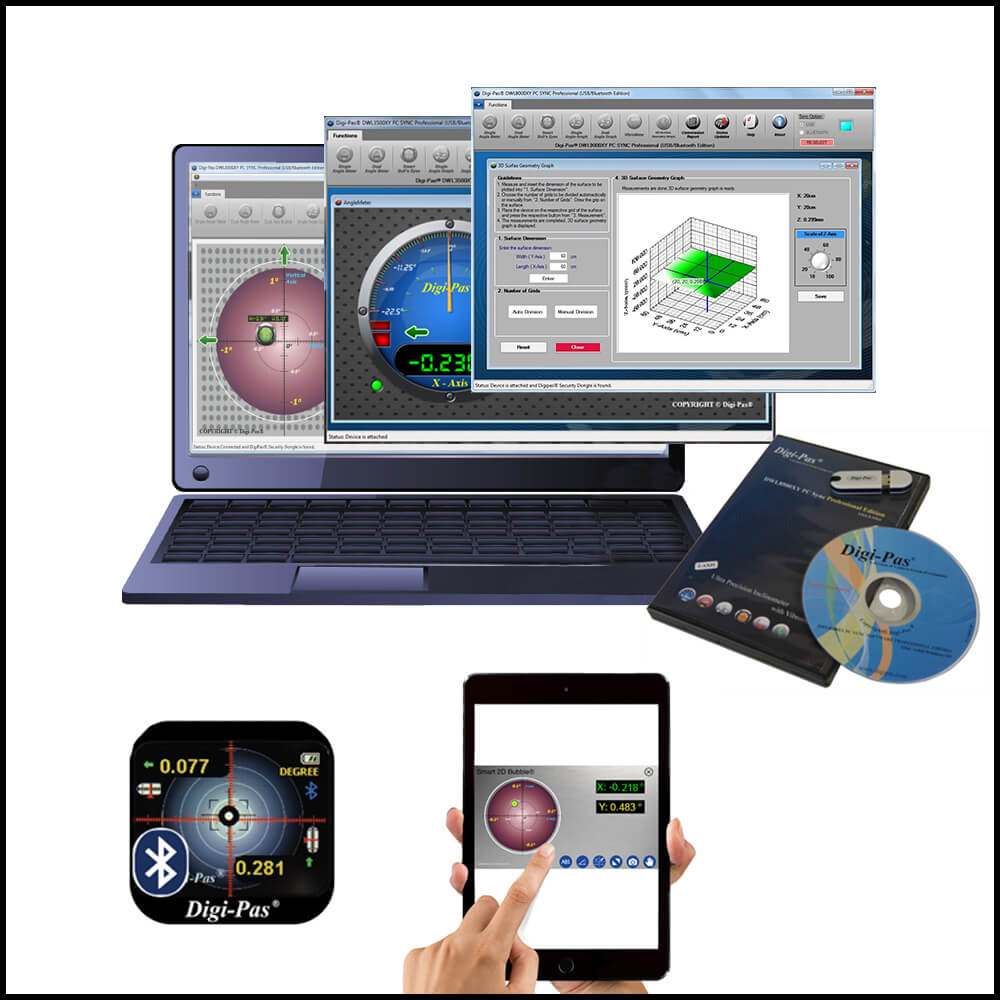

专业PC Sync软件，支持通过无线蓝牙或USB线缆连接设备，实现远程数据采集与记录，
USB外部电源
工作温度范围：50°F至104°F（+10°C至+40°C）
三点接触底座，确保最稳定的表面接触，防止“摇晃”
规格说明
|
测量范围 |
0.0 ~7200 秒 arc-second 单轴 |
|
0.0 ~ 3600 秒 arc-second 双轴 |
|
|
分辨率 |
0.2秒 arc-second (≤ 1µm/M) |
|
精度 |
±1 秒 arc-second 在 0 ~ 100 秒 arc-second |
|
±2 秒 arc-second 其他角度 |
|
|
重复性 |
0.2 arcsec. (≤ 1µm/M) |
|
测量速度 |
≤ 25秒 |
|
响应时间 |
≤ 3 秒 |
|
振动计（相对g值） |
2.0 |
|
显示 |
彩色TFT液晶显示屏 |
|
电源* |
4节 1.5V AAA 电池 / USB |
|
材质 |
PC ABS / 合金钢 |
|
连接 |
USB 2.0 数据线（≤ 5 米）蓝牙（≤ 30 米） |
|
PC SYNC 软件 |
专业版（已包含） |
|
工作温度 |
+10°C 至 +40°C （已针对整个温度范围进行校准） |
|
储存温度 |
-20°C 至 +60°C |
|
尺寸 |
188mm x 62mm x 37mm |
|
净重（约） |
1150 克 |
技术参数
优势
速度与精度
高分辨率即时2轴同时数字显示，节省时间和质量专业工作水平和振动测量0.2 秒 arc-second (≤ 1µm/M)
清晰度
数字彩色图形与数值显示，可实时采集数字角度水平/对准数据，便于设备调试的追溯与分析。
高效
通过USB或蓝牙无线连接实现远程测量，具备传统水准仪难以企及的优势。仅需一人即可完成设备的调平/对准工作。
认证
DWL-8900XY仪器的精度已通过经认可的第三方独立校准与测试机构验证，并经国家计量中心认证，其量值可追溯至国际单位制（SI）标准，以及在CIPM MRA框架下符合NIST、JIS、UKAS和DIN标准。
功能特征

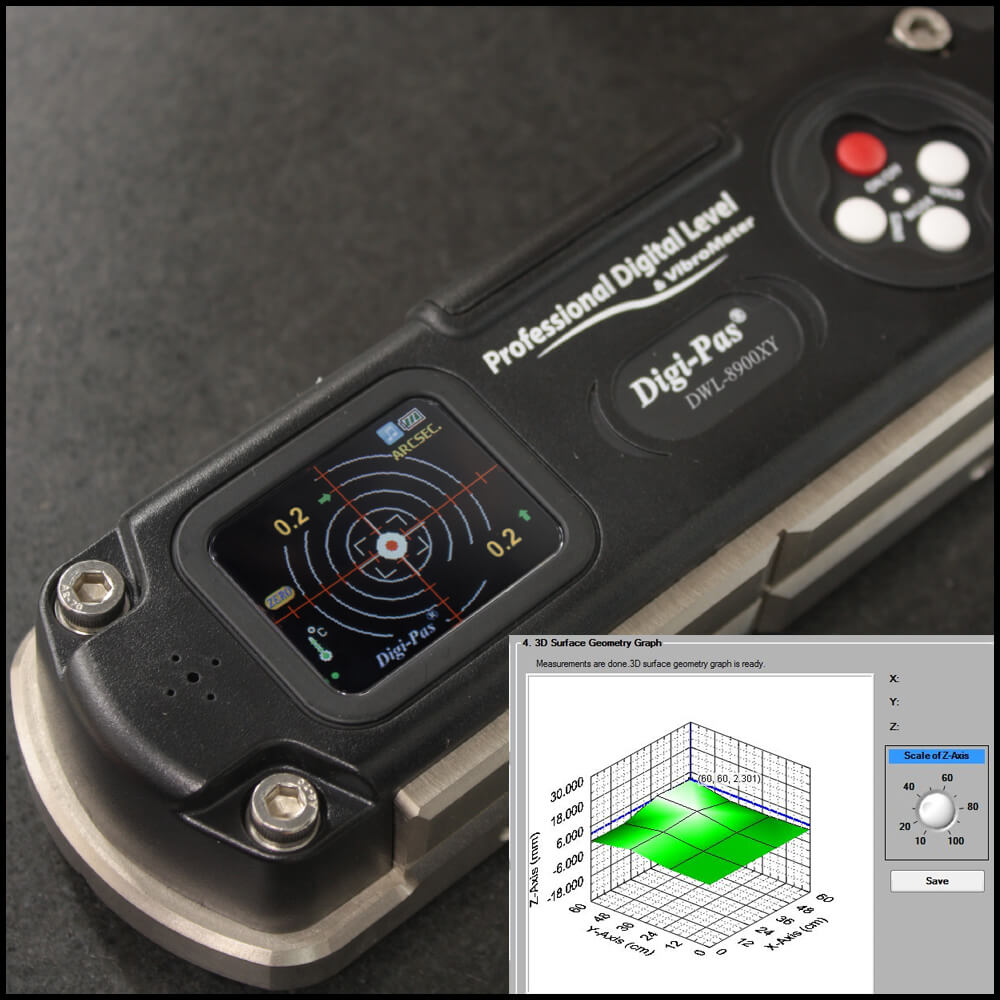

3D表面形状分析图
使用PC同步软件，用户可以使用PC上的3D可视化图形来测量表面平整度的形状。

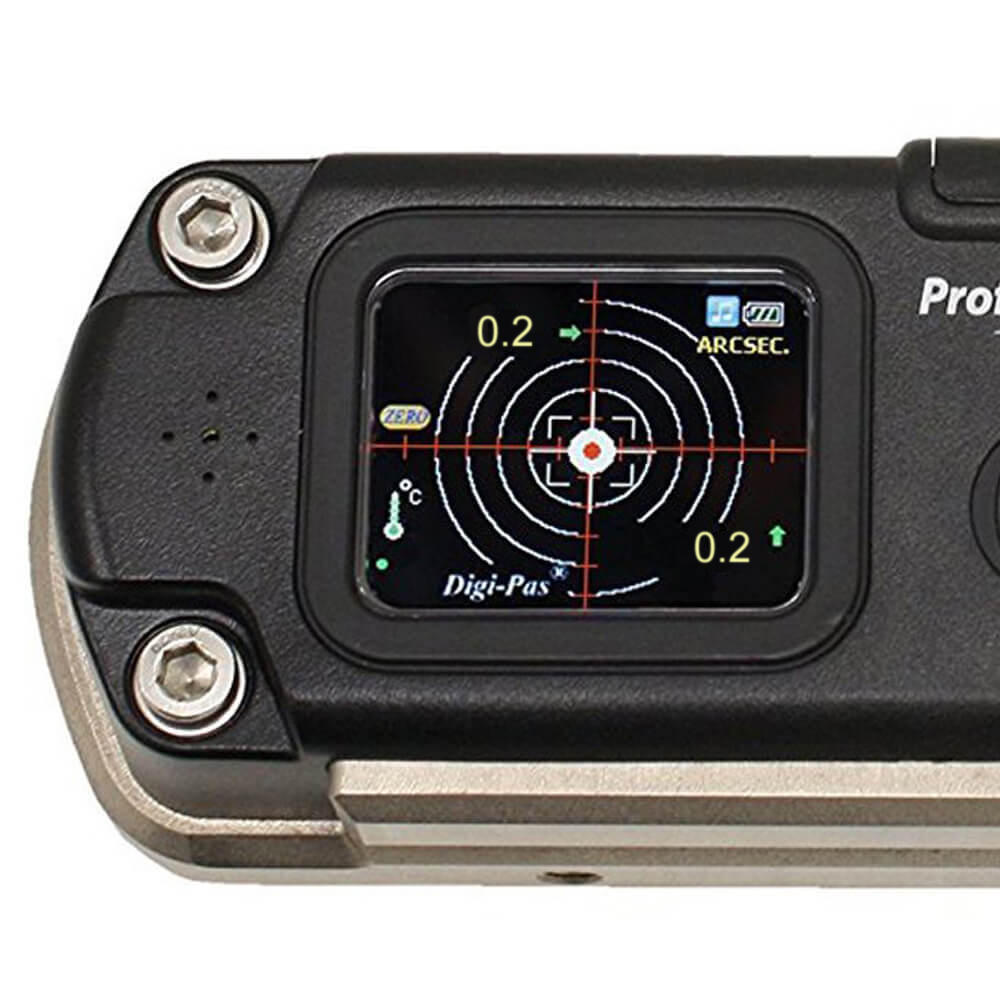

2轴角度显示
彩色图形显示角度，用于双轴（XY）角度和振动测量•实时数字和模拟显示，用于振动监测，数据记录和分析。
高精度角度测量
角度测量，高分辨率为0.2 arcsec。 远程数据记录功能-USB PC链接（可选的无线链接）。 测量数据以图形方式实时显示在设备TFT LCD屏幕上。
振动计
振动，用于实时振动监测，数据记录和分析。 测量数据以图形方式实时显示在设备TFT LCD屏幕上。
角度计
角度计用于实时角度监控，数据记录和分析。 测量数据以图形方式实时显示在设备TFT LCD屏幕上。
相对置零功能
在任何所需的角度测量中设置参考角度。
绝对水平设定
用户可以在任何测量角度位置（180度）执行“正向”和“反向”的绝对对称读数。
USB链接到PC
USB连接，用于计算机的远程采集，监视，数据记录和分析。

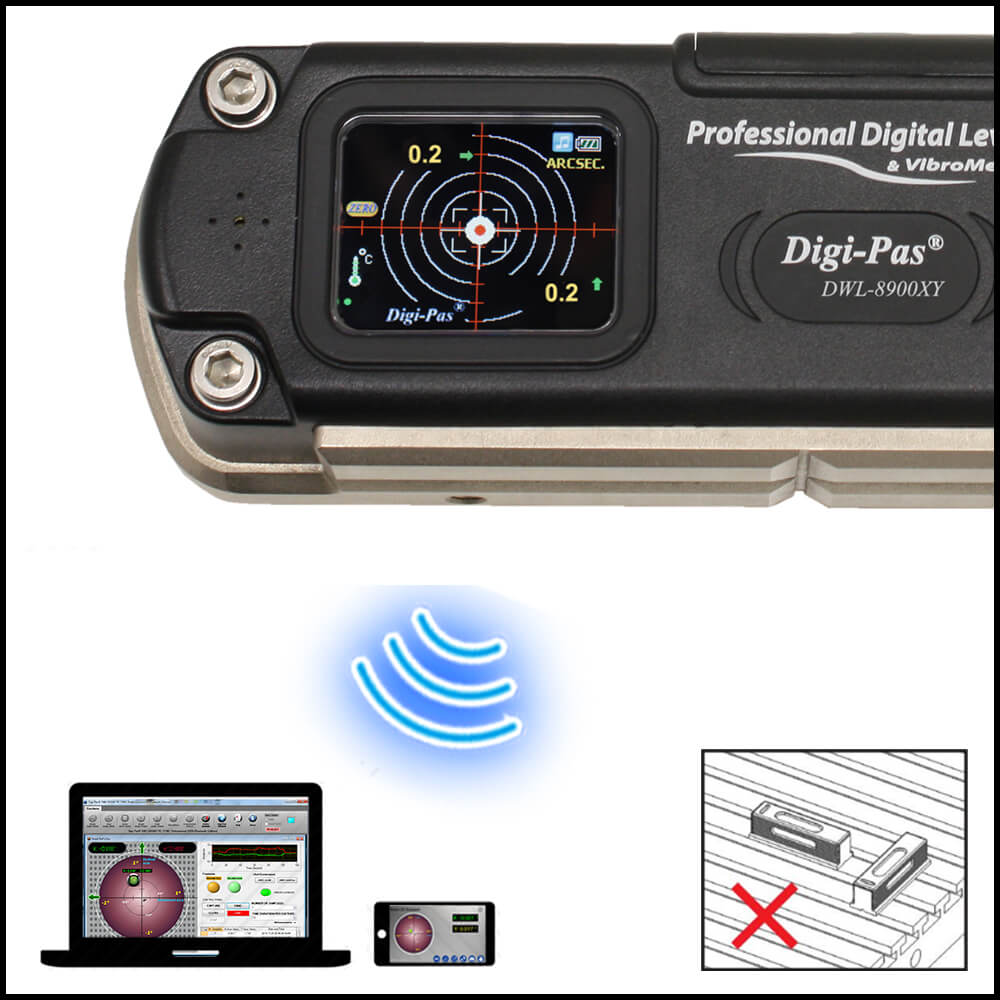

无线同步
无线连接到计算机以进行远程监视，数据记录和分析（需要PRO PC同步软件）
PC SYNC软件专业版（可选）
启用用于远程数据记录，角度和振动测量中的处理和分析的高级功能。 特别优化精密机器的性能
应用领域
Digi-Pas® DWL-8900XY 2轴数字高精度水平仪用于大型CNC机床的安装和质量保证目的。 DWL-8900XY的液位和振动测量功能对于机器性能评估和分析很有用。
Digi-Pas® DWL-8900XY 2轴数字高精度水平仪不仅用于大型工业和商业印刷机的制造，而且在安装和安装时都可以实现较高的色彩保真度，图像处理质量并降低产量。 它还用于维护大型精密印刷机。
Digi-Pas DWL-8900XY2轴数字高精度水平仪用于高速铁路的质量检查，维护和操作。
Digi-Pas® DWL-8900XY 2轴数字高精度水平仪用于安装激光束的实验室。
Digi-Pas® DWL-8900XY 2轴数字高精度水平仪用于视觉测量设备的介绍和安装。 在物位测量和位置稳定性检查中，可以测量高质量和清晰的图像。
Digi-Pas® 太阳能电池板跟踪系统的安装，调试和维护对于确保光伏电池板在两个轴上的正确角度定向（通常优化太阳能捕获）至关重要。 带控制箱的Digi-Pas DWL-8900XY已集成到跟踪系统中，以监视并准确指示面板两个轴的角位置。 可以在需要时激活外部连接的外围设备以触发干预，并使用PC同步软件方便地进行编程。
Digi-Pas® DWL-8900XY 2轴机械手数字水平仪用于安装和设置精密坐标测量机（CMM）。 整平和高质量的清晰图像拍摄•您可以检查机器的位置稳定性以进行测量。
Digi-Pas DWl-8900XY 2轴精密机械师水平仪用于在晶圆铸造厂中进行安装，设置和维护的精密测量仪器。
Digi-Pas DWL8900XY模型用于精密仪器的对准。 半导体晶圆代工厂中的许多制造过程都需要绝对的水平度和位置精度，以达到最高质量的严格公差。
Digi-Pas DWL-8900XY 2轴精密机械师水平仪用于在晶圆铸造厂中进行安装，设置和维护的精密测量仪器。
Digi-Pas DWL-8900XY 两轴模型与导向激光束一起使用，以支持卫星发射器设置。
