产品概述

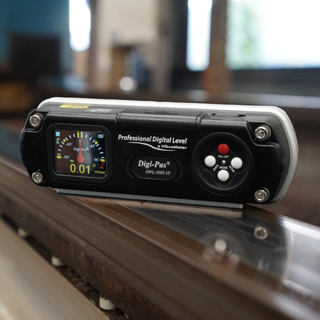

二维高精度数码倾角仪与水平仪
型号：DWL-3000XY
DWL-3000XY 2轴高精度数字显示屏，具有高分辨率（0.01°或0.18mm / M或36弧秒）和内置振动计，专为工业用户和工程技术人员设计，它适用于精密机器上的测试和测量，设备的维护设置和安装。
DWL3000XY 型号有两个版本：DWL3000XY-USB，此为非蓝牙版本，其通信采用 USB 数据线；DWL3000XY-Bluetooth，其通信采用无线蓝牙及 USB 数据线。
技术规格
测量范围：0° ~ ±90°（单轴）；0° ~ ±15°（双轴）
分辨率：0.01°（175µm/米）（0.002英寸/英尺）
精度：0°至±10.00°范围内为±0.01°；其他角度为±0.03°
双角度数字彩色图形显示
支持USB外部电源供电
振动仪显示实时振动曲线

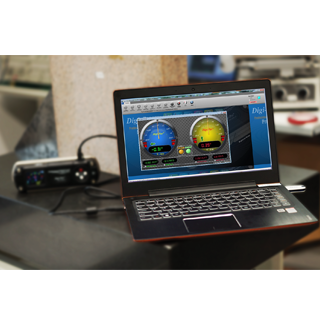

基础PC同步软件：通过USB连接（5米）至设备，实现远程数据显示
专业PC同步软件：通过USB连接至设备，实现远程数据记录（可选）

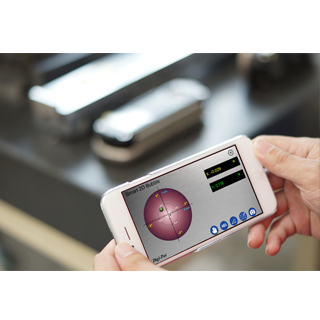

支持PC与设备间的无线蓝牙低功耗连接（约30米）（可选）
工作温度范围：-10°C至+50°C
规格说明
|
测量范围 |
0.00° ~ ±90.00°（单轴） |
|
0.00° ~ ±3.00°（双轴） |
|
|
分辨率 |
0.01° (0.175 mm/M) (0.002 in/Ft) |
|
精度 |
± 0.01°在 0°至 10.00°± 0.03°其他角度 |
|
显示 |
彩色TFT液晶显示屏 |
|
电源* |
4节 AAA 1.5V 电池 / USB |
|
连接性 |
USB 2.0 数据线（≤ 5 米） 蓝牙低功耗（≤30 米）（可选） |
|
材料 |
PC ABS / 铝合金 |
|
工作温度 |
-10°C 至 +50°C |
|
尺寸 |
188mm x 62mm x 37mm |
|
重量（约） |
580克 |
|
交叉轴误差 |
可忽略不计（± 0.0025°） |
|
PC SYNC 软件 |
基础版．专业版（可选） |
|
振动计 |
2.0g |
|
用户自行校准 |
是 |
技术参数
优势
速度与精度
即时显示高分辨率（0.01°，即175 µm/M）的双轴同步数字水平仪及振动测量数据，既节省时间，又能确保专业施工质量。
清晰度
数字彩色图形与数值显示，可实时采集数字角度水平/对准数据，便于设备调试的追溯与分析。
高效
通过USB或蓝牙无线连接实现远程测量，具备传统水准仪难以企及的优势。例如，仅需一人即可完成设备的调平/对准工作。
认证
产品的精度性能均经过严格测试，并由美国、日本、英国和德国多家经认证的第三方校准与测试实验室定期重新验证，其校准标准可追溯至NIST、JIS、UKAS及DIN。
功能特征
2轴角度显示
彩色图形显示角度，用于双轴（XY）角度和振动测量•实时数字和模拟显示，用于振动监测，数据记录和分析
高精度角度测量
高分辨率0.01°角度测量。 远程数据记录功能-USB PC链接（可选的无线链接）。 测量数据以图形方式实时显示在设备TFT LCD屏幕上。
振动计
振动，用于实时振动监测，数据记录和分析。 测量数据以图形方式实时显示在设备TFT LCD屏幕上。
角度计
角度计用于实时角度监控，数据记录和分析。 测量数据以图形方式实时显示在设备TFT LCD屏幕上。
相对置零功能
在任何所需的角度测量中设置参考角度。
绝对水平设定
用户可以在任何测量角度位置（180度）执行“正向”和“反向”的绝对对称读数。
USB链接到PC
USB连接，用于计算机的远程采集，监视，数据记录和分析。
PC同步软件-专业版（可选）
启用高级功能，以进行角振动测量中的远程数据记录，处理和分析。 特别是优化精密机器的性能。
PC SYNC软件基础版
启用基本功能，以进行角度和振动测量的远程数据收集。
PC同步软件-专业版（可选）
启用高级功能，以进行角振动测量中的远程数据记录，处理和分析。 特别是优化精密机器的性能。
应用领域
Digi-Pas® DWL-3000XY模型用于铣削和表面磨削CNC机床的安装，设置和维护。
Digi-Pas® DWL-3000XY模型的两轴同时显示功能可以加快对中过程并减少培训水平，以确保新的操作员获得准确的找平结果。 操作员无需像传统的单轴水平仪那样非常认真地进行双向读数。
加工精密零件需要持续的质量保证监控，这对于管理生产良率和成本尤为重要。 使用具有内置振动计和数据记录功能的Digi-Pas®DWL-3000XY模型，生产工程团队可以通过准确的数值数据和振动图有效地评估每台CNC机床的性能。
在设置3D打印机以生成高质量3D模型时，使用Digi-Pas® DWL-3000XY模型准确地对3D打印机平台进行调平是最重要的步骤。 印刷该层，以使平整度或施工成本略有倾斜。 因此，它会影响3D模型的详细功能和几何形状。
Digi-Pas®DWL-3000XY 2轴模型用于精密视觉和测量设备的安装和设置。 水平和高质量的清晰图像拍摄•检查仪器的位置稳定性以进行测量。
Digi-Pas® DWL-3000XY 2轴模型用于铸造厂中安装，设置和维护的精密仪器。
Digi-Pas® DWL-3000XY模型用于精密仪器对准。 在半导体晶圆代工厂中的许多制造过程中，都需要绝对的水平度和位置精度，以达到最高质量的严格公差。
在半导体后端组件中安装和维护焊线机需要很高的机器位置稳定性。 引线键合机的精确调平可防止影响引线键合质量和良率的有害结构振动。 DWL-3000XY的水平和振动计功能轻松实现了上述目标。
Digi-Pas® DWL-3000XY 2轴精密机械师水平仪用于监控精密晶片制造设备的性能。
Digi-Pas® DWL-3000XY模型用于铁路维护和运营中，以检测铁路变形和高程变化。 它是用于铁路轨道的搬迁和维修以及协助建造新轨道的有用工具。
Digi-Pas® DWL-3000XY 两轴模型与导向激光束一起使用，以支持卫星发射器设置。
Digi-Pas® DWL-3000XY 2轴模型用于安装无人空中发射台（UAV）。
Digi-Pas® DWL-3000XY 2轴模型用于监视和跟踪卫星天线。
