产品概述
双轴垂直与垂直度精密数字水平仪
型号：DWL-1900XY
产品概述
技术规格
测量范围：90.000° ~ ±5.000° 双轴
测量分辨率表：
|
垂直行程长度（mm） |
分辨率 |
|
50 |
1µm / 50mm |
|
100 |
2µm / 100mm |
|
150 |
3µm / 150mm |
|
300 |
5µm / 300mm |
|
400 |
7µm / 400mm |
|
500 |
9µm / 500mm |
|
800 |
14µm / 800mm |
|
1,000 |
17µm / 1,000mm |
|
2,000 |
35µm / 2,000mm |
|
3,000 |
52µm / 3,000mm |
|
4,000 |
70µm / 4,000mm |
|
5,000 |
87µm / 5,000mm |
|
测量精度： |
在(90.000°±0.500°)时，±6μm/150mm或±35μm/1,000mm行程长度 在其他角度时，±12μm/150mm 或±70μm/1,000mm 行程长度 |
|
重复性： |
0.001°（0.02mm/m 或 0.0002in/ft） |
|
测量速度： |
≤5 秒 |
|
显示屏： |
LED 显示屏 |
|
电源： |
2 节 AA 1.5V 电池/USB |
|
材质： |
PC ABS/锌合金 |
|
蓝牙传输距离： |
约50ft./15mtr |
|
工作温度范围： |
-10°C 至 +50°C |
|
存储温度： |
-20°C 至 +60°C |
|
尺寸（mm）： |
149 x 51 x 40 |
|
净重（约）： |
0.5千克 |
垂直轴上的精密角度测量/对准本质上涉及两个相互交织的垂直平面（即双轴：Zx 和 Zy），这需要采用二维解决方案，而非过时的单轴方法——后者使用框架式/矩形水准管，只能“一次指示一个轴”。但在实际操作中，对一个平面上的垂直轴（如垂直主轴，例如 Zx 轴）进行对准时，会同时改变该轴在另一个平面（例如 Zy 轴）上的角度。

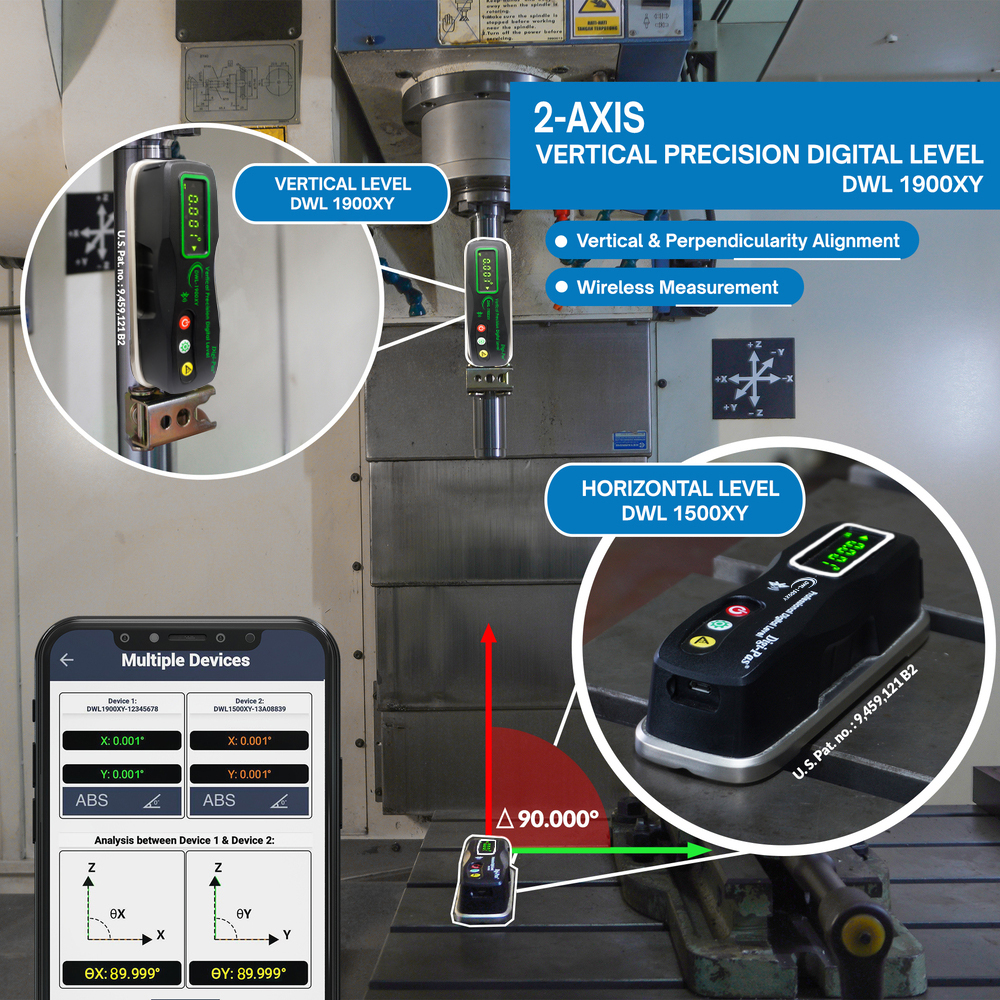

Digi-Pas DWL1900XY 能够同时以极高精度提供 Zx 和 Zy 轴的测量读数；当与用于测量机床工作台表面水平 Hx 和 Hy 轴的 DWL1500XY 配合使用时，它们可同时显示垂直面与水平面之间的垂直度测量读数，例如： 数控机床主轴与水平X-Y工作台表面平面之间的平行度（垂直度）。

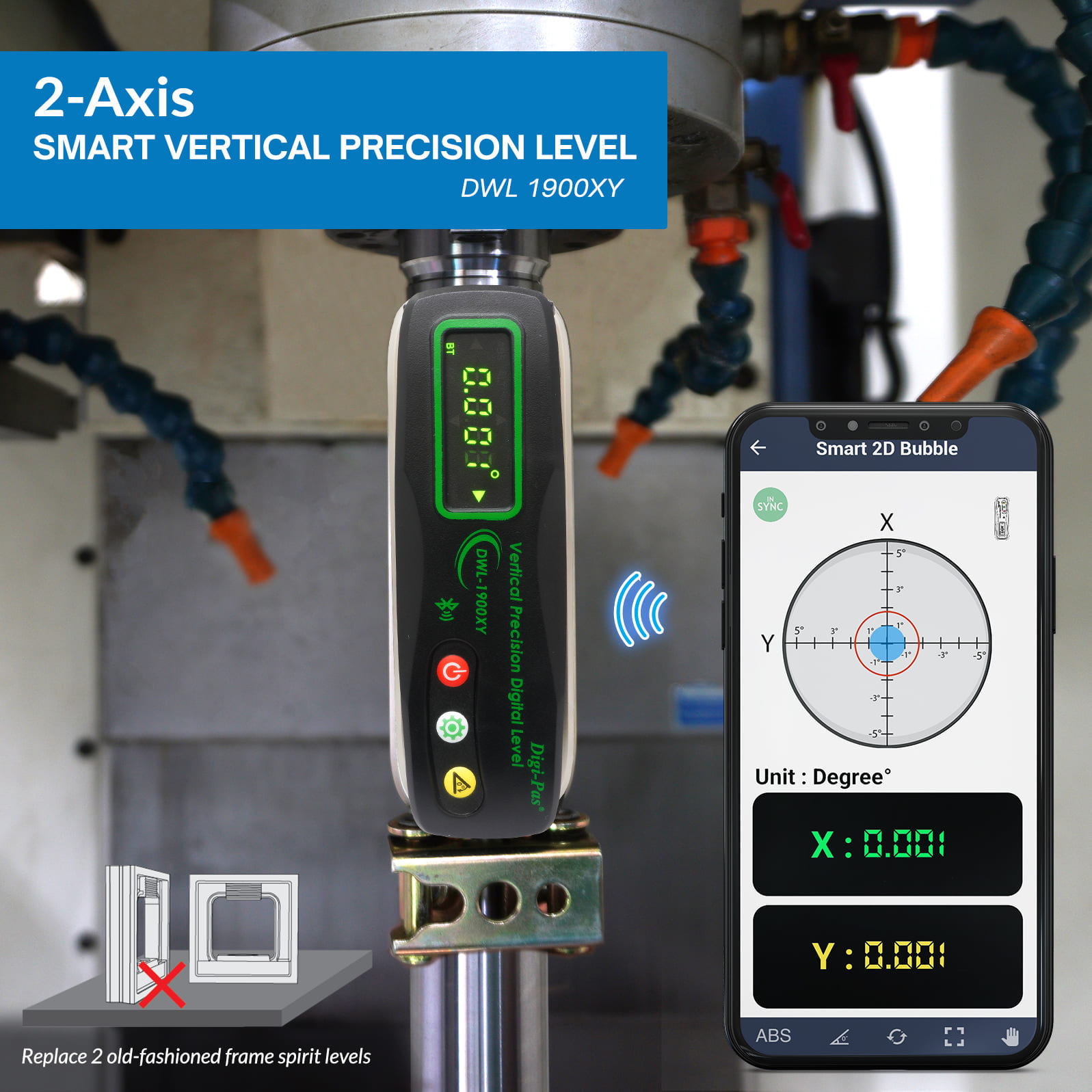

Digi-Pas DWL-1900XY 是一款经济实惠的无线蓝牙双轴垂直精密数字水平仪，旨在取代配备刻度盘的传统框架水准仪，用于垂直主轴平行度的检测与检查。用户可通过智能手机屏幕，利用蓝牙无线读取垂直 Zx 和 Zy 轴平面以及水平 Hx 和 Hy 轴（工作台表面）的角位移读数，这能有效且轻松地缩短精密数控机床和坐标测量设备的对准调试时间，尤其在配合“Digi-Pas Smart Level”使用时效果更佳 移动应用程序（每次购买可免费兑换一个应用程序）配合用户的智能手机使用（Apple和Android应用商店提供购买多个应用程序的选项）。
Digi-Pas精密数字水平仪精度极高，已通过美国、日本及德国第三方认证校准实验室和检测机构的验证，符合ISO/IEC 17025:2005和ANSI/NCSL Z540-1标准，其量值可追溯至NIST、JIS及DIN。
技术参数
设备功能
模式
在X轴和Y轴之间切换角度显示
替代零点设置
允许用户在同一平面上，以参考角度为基准测量相对角度。参考角度可通过“替代零点”功能进行设置
绝对水平设置
支持用户对任意测量角度的“正向”和“反向”（180度）位置进行绝对对称读数。
用户自校准
便捷的自校准功能允许用户将数字水平仪重置为出厂预设精度。
“Digi-Pas Smart Level”APP（智能手机/平板电脑）
用户可充分利用蓝牙移动功能进行无线调平/对准操作。每次购买均可免费兑换一个应用程序。其他付费应用程序可从苹果和谷歌应用商店购买。每个应用程序均适用于指定的智能手机/平板电脑。每个应用程序均可连接任何 DWL1900XY 设备（无限制）。
移动应用功能
功能
校准
单轴
智能2D气泡®
快速对齐
多设备
功能
绝对水平
交替归零
单位切换
全屏
锁定
应用

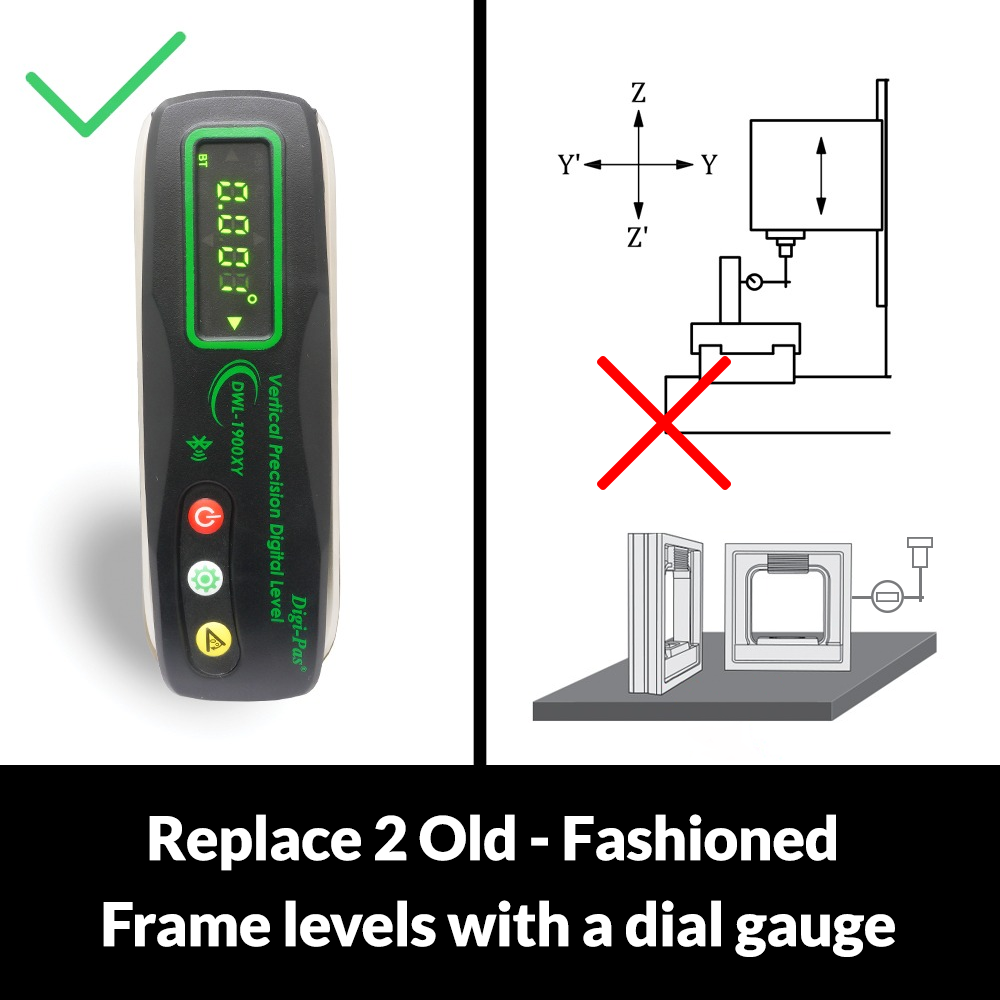

Digi-Pas® DWL-1900XY 垂直水准仪与 DWL1500XY 水平水准仪配合使用，可作为一种高效快捷的对准和检测方法，取代了在检测数控机床和坐标测量机时，使用带刻度盘的框架水准管进行检测的传统方式。适用于检测以下垂直主轴：
(1) Z 轴运动的直线度，
(2) Z 轴运动与 Y 轴运动的垂直度，
(3) 主轴轴线与Z轴运动的平行度，
(4) 工作台表面与Z轴运动的垂直度
以及其他检测点，依据ISO 10791-2及JIS B 6336-2标准，针对配备垂直主轴（垂直Z轴）的数控机床和坐标测量机，对其相对于工作台平面进行几何测试。
Digi-Pas® 双轴精密垂直数字水平仪可同时显示二维平面角度，有效简化并解决了使用过时的单轴“气泡”水平仪或传统矩形测量、垂直轮廓测量及精密三 维对齐任务中，需“逐轴”迭代测量垂直平面（Z轴）角度时所面临的“逐轴”迭代（繁琐且耗时的试错过程）这一难题。
Digi-Pas® 2轴精密垂直数字水平仪可同时显示二维平面角度，有效简化并解决了使用过时的单轴“气泡”水平仪或传统矩形结构框架水平仪进行垂直平面 （Z轴）角度时，需“逐轴”反复调整（这种试错过程既繁琐又耗时）的难题，而使用那些过时的单轴“气泡”水平仪或传统矩形框架式水平仪进行垂直Z轴平面与水平面（X&Y轴）的垂直度测量、垂直轮廓检测及精密三维对准任务时，往往会遇到这种问题。
精密零件/组件的加工需要持续的质量保证，以控制生产良率、减少废品，从而降低成本。将立式铣头与水平工件对准，对于确保成品零件/组件的尺寸精度至关重要。Digi-Pas® DWL-1900XY 使生产团队能够有效评估每台数控机床的垂直 Z 轴（Zx 和 Zy）与工作台表面水平 X、Y 轴之间的垂直度（与 DWL1500XY 配合使用时），并实时在智能手机或平板电脑上同步提供三维垂直度信息。
Digi-Pas® DWL-1900XY 数字水平仪的双轴同步显示功能，不仅加速了对中流程，还降低了新操作员的培训门槛，使其能够可靠地获得精确的垂直度测量结果。操作员无需像使用传统单轴框架水平仪那样，反复在两个方向上仔细读数。
Digi-Pas® DWL-1900XY 与 DWL-1500XY 配合使用，用于测量高精度 CNC 双立柱机床主轴相对于水平 X–Y 工作台表面的平行度，确保主轴轴线与加工平面之间的垂直度准确无误。
Digi-Pas® DWL-1900XY 用于精密夹具的对准。在半导体晶圆代工厂的许多制造工艺中，为满足严苛的公差要求并实现最高质量，必须确保 Z 轴绝对垂直面及位置精度。
Digi-Pas® DWL-1900XY 双轴型号用于监测精密晶圆制造设备的性能。
Digi-Pas® DWL-1900XY 应用于铁路维护与运营，用于检测轨道变形和标高变化。它是辅助铁路线路重新对齐、维修以及新建铁路线路的实用工具。精确的轨道纵向轮廓找平和横向对齐，有助于提高高速铁路运营的安全标准。
