波纹管计量表

波纹管计量表

用于差压、流量和液位

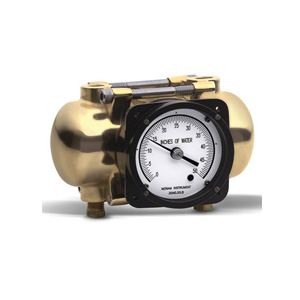

Meriam 1120型差压装置是一种成熟、可靠的传感元件,可用于所有Meriam波纹管计量表。其使用范围可低至0-30” w.c.或高达0-500 PSI。该元件具有轻量、紧凑的差压装置及防破裂和防漏的波纹管,从而可确保其耐用性和可靠性。该基本装置可作为单独组件,用于激活指示器、记录器、变送器、开关和控制器。

1120包括连接到中心板各侧的高压和低压波纹管。波纹管封闭在端外壳中,端外壳转而通过螺栓连接到中心板上。波纹管和中心板的内部填满清洁、低凝固点、无腐蚀性的填充液。如果施加差压,则该填充液通过中心板中可现场调节的衰减阀,在波纹管之间移动。测量脉动差压时,不需要其它外部阻尼装置。另外,Meriam 1120采用了特殊的设计,完全将过程流体与中心板隔开。

当在高和低压连接上施加差压时,高压波纹管接触,迫使流体通过中心板,进入扩张的低压波纹管。通过温度补偿联动,将产生的低压波纹管线性运动,转变为输出轴的度旋转运动。通过该联动上的两个流体关闭阀,提供达到外壳压力等级的过范围保护。输出轴是低摩擦“O”形圈密封轴和轴承组件的一部分,该轴承可承受到波纹管装置外部区域和仪器外壳内部的旋转运动。

技术参数

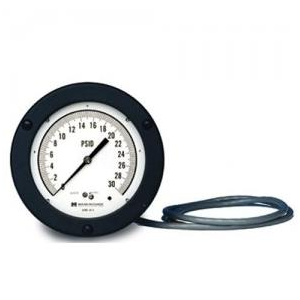

1120系列指示器

指示器型号112311241126分别有3”, 41A”6”的表盘。可提供用于差压、流量和液位的多种标度。1120系列广泛应用于工业制炼厂、发电厂、污染防治设施和低温气体行业。


1220系列指示开关

1220系列差压指示开关可用于开关控制或报警。它们还指示流量、液位或其它过程变量。这些装置都配有一个或两个单刀双掷型开关,可在仪器的大部分范围内,轻松调节引动设定点。指针的校准行程为270°,可提供良好的差压显示和切换分辨率。表盘可提供差压线性标度,流量平方根标度,或液位定制标度。1220系列开关广泛用于发电厂、压缩机和低温用途.

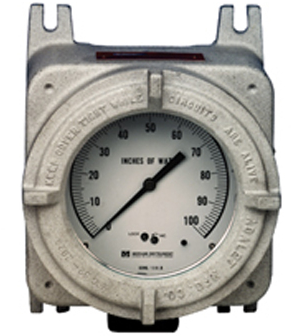

1226X防爆开关

Meriam1226X防爆指示开关收录于CSAU.L,且满足N.E.CI类、I区、D组危险环境要求。I类、D组气氛包括汽油、己烷、石脑油、汽油、丁烷、丙烷、乙醇、丙酮、苯、漆、溶剂蒸汽和天然气。

防爆外壳由强度高、重量轻、不生锈和无火花的铝合金制成。大玻璃窗口可完全显示6”指示器。可提供板、面板或管道安装的前端。

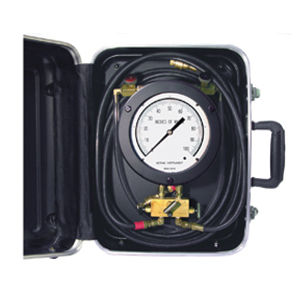

1126P-2便携式指示器

1126P-2设计用于便携式应用。典型的应用实例为,周期性测量整个过滤器的压降,加热和冷却系统中的流速平衡,以及检查防逆流装置。Meriam1126P-2包括一个带有3阀歧管和管路的1126 D/P指示器, 2根软管和快速断开装置。

每台仪器系统均作为完整包装进行组装,所有附件均安装在坚固、轻质量的壳体中。当被用作流量测定装置时,仪器通常配有0-100%的平方根标度。通过设计用于相同差异的所有流量元件,将标度读数乘以基本元件的全流量设计值,可直接得到流量单位的读数。也可获得流量单位、英寸、H20PSI和公制单位的标度。



1020&1120精度



30” w.c.范围

1.50% FS

50” w.c.500 PSID范围

.75% FS

选项:100” w.c.50 PSID范围

.50% FS

1220精度



开关启动前

.75% FS

开关启动时

2.00% FS

开关启动后

1.50% FS





零高程



100%量程(最大值150 PSID







抑制



270°指针行程的范围的15





工作温度



-60 to+200



满量程位移



30” w.c.130 w.c.范围

.19 Cu. In

135” w.c.60 PSID范围

.12 Cu. In

范围:75 PSID 500 PSID

.06 Cu. In

1220开关类型



速动SPDT



1220开关设置精度

1.00% FS



1220死区



1个开关(标称值)7FS



2个开关(标称值)10FS





1220开关设置



增加的10%100%的差压,或10”水柱,以较大者为准




5%差压 或 5”水柱,以较大者为准



设置点之间-最小为FS15



1220 开关等级



125V250V AC下,5安培



30VDC下,3安培电感式或5安培电阻式



安装尺寸



(型号1020

申请文件编号1020420



(型号1123

申请文件编号1123420



(型号1124

申请文件编号1124420



(型号1126

申请文件编号1126420



(型号1224

申请文件编号1224420



(型号1226

申请文件编号1226420



型号1226X-1

申请文件编号1226X-1:420



型号1226X-2

申请文件编号1226X-2:420





订购信息

要想根据您的要求,订购一台Meriam波纹管计量表,下面信息:

型号

机壳材质

安全工作压力

波纹管材料

差动范围

标度类型

(线性或平方根)。

安装类型

规范

型号

1020

1123

1124

1126

1224

1226

1226X

1126P-2

表盘尺寸

无表盘

3”

4½”

6”

4½”

6”

6”

6”

外壳

端壳

中心板

静态工作压力

系统连接件



黄铜

黄铜

5001000 PSI

¼ NPT



316 SS

316不锈钢或黄铜(仅500 SWP

150030006000 PSI

¼”&½” NPT



Monel

316 SS

150030006000 PSI

¼”&½” NPT

波纹管

铍铜(最小30” w.c. -最大60 PSID

316不锈钢(50” w.c.. -最大500 PSID

蒙乃尔合金(50” w.c. -最大60 PSID

安装

冲洗板,用于指示器外壳安装

(除1126P

使用通用安装支架的墙壁或3 /4” NPT



使用“H”型支架和2”U型螺栓的管道鞍或墙壁

产品特色

可用的特殊标度和范围

简单零点、量程和线性调整



不同环境温度的温度补偿

抗断裂的丙烯酸视窗

NEMA 4,有衬垫盖的压铸铝合金外壳

低摩擦“O”形圈密封轴输出,可选防视差镜面表盘,经CE认证的11201220系列(可选)1226型号

可选波纹管填充液

可用于1220系列,270”指针行程的其它继电器选择;红色设定指针,阀门和管道

氧气服务的特殊清洁

满足NACE MR-01-75要求的选择 接线板

内置脉动衰减器(现场可调)
