BigRef –大面积光伏参考电池
用于太阳模拟器的大面积参考电池
大面积光伏参考电池
借助 IMT Technology 的大面积 BigRef 参考电池，您可以以极高的精度对太阳模拟器进行校准。
凭借其极其精确的校准能力，BigRef 能够帮助用户精准测定太阳模拟器的辐照度强度。BigRef同样适用于检测光伏组件用太阳模拟器的局部不均匀性。
作为传感器元件，该太阳能电池的尺寸相比更紧凑的WPVS参考电池具有显著优势，因为电池表面的较大面积能在一定程度上补偿辐照强度的不均匀性。
BigRef是与位于德国哈梅林市ISFH CalTeC的太阳能电池校准实验室合作开发和设计的。
优点与特点
- 用于校准和测量太阳模拟器的光伏参考电池
- 根据IEC 60904-9标准，用于测量太阳模拟器非均匀性的光伏参考电池
- Isc线性度极佳，远超IEC 60904-10标准要求
- 设计符合IEC 60904-2标准
- 光伏电池与背板的热连接性能优异
- 采用符合IEC 60751 A级的Pt100传感器测量电池温度
- 与太阳能研究所（ISFH）合作开发设计
- 德国研发制造
技术参数
传感器类型
|
类型 |
信号 |
|
BigRef-IV-03 |
I-V 曲线，4 线连接 |
|
BigRef-mV-03 |
标准测试条件（STC）下分流电压约为 80 mV |
技术参数
|
类型 |
BigRef-IV-03 |
BigRef-mV-03 |
|
分流器标称值 / 热电偶 |
— |
9 mOhm / 15 ppm/K |
|
测量不确定度（Isc 或 Vshunt，经 DakkS 校准） |
典型值 1.2%（最大值 1.4%） |
典型值 1.6%（最大值 1.8%） |
|
传感器元件 |
单晶硅光伏电池 156.75 x 156.75 平方毫米，近似正方形 |
|
|
供应商：BigSun，型号：B156X1D4A-2020 |
||
|
25℃下的线性度 |
在 100 至 1200 W/m 范围内，典型值为 0.1 % |
|
|
温度系数 Isc |
典型值 0.0005 1/K |
|
|
光伏电池温度测量 |
符合 IEC 60751 标准的 A 类 Pt100 |
|
|
外壳尺寸/防护等级 |
210 mm x 210 mm x 12.4 mm / IP 50 |
|
|
表壳材质 |
黑色阳极氧化铝 |
|
|
光伏电池连接线 |
ASS 3x2x0.5 mm²,带屏蔽层,红色,长度2米 |
|
|
Pt100 连接线 |
LiYCY 2×2×0.14 mm²,带屏蔽层,黑色,长度2米 |
|
|
工作温度 |
+5 至 +70 °C |
|

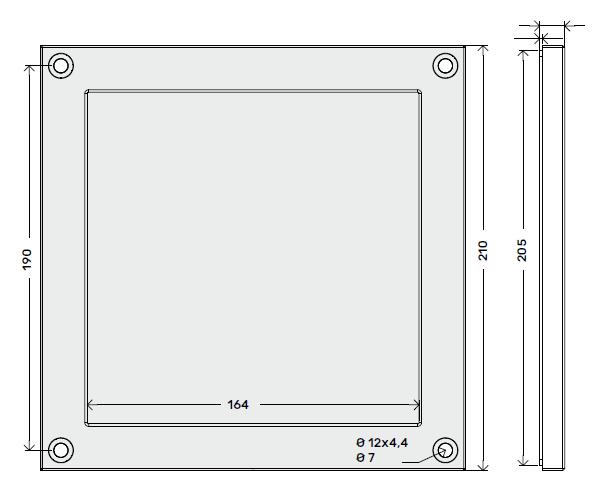

尺寸
选项
根据 IEC 60904-3 标准进行 DakkS 光谱校准
根据 IEC 60904-8 标准测量光谱响应
根据 IEC 60904-10 标准测量线性度
定制光伏电池
