RCh 63-3vDW波登管压力表

卡口环，不锈钢外壳

DW-线 （双层焊接）

标准

RCh 63-3vDW

RChG 63-3vDW

常规功能、测量功能 (载荷极限/温度限制) 和标准压力范围/刻度

的信息详见型号概述1000。

精度 (EN 837-1)

等级 1.6

外壳

卡口环, 1.4301 (304 不锈钢)

外壳保护类型(EN 60 529 / IEC 529)

IP 54,

IP 65 用于带拧紧卸压口的型号 RChG 型号

卸压装置

卸压口在外壳顶部

外壳透气

压力范围< 10 bar 时, 需要通过卸压口的透气性进行内部压力补偿,

只要运行情况允许,其他压力范围也建议使用

外壳填充

型号RChG：甘油

标准外壳尺寸

63 (mm) ( 2½")

浸湿零件

连接： 1.4571 (316 不锈钢)

波登管： 1.4571 (316 不锈钢)，

氩弧焊，

≤ 100 bar (1,500 psi) C-型

≥ 160 bar (2,000 psi) 螺线管型

外壳结构

连接： 焊接

连接位置： 底部连接,

或背部中央连接(rm)

压力范围 (EN 837-1)

0-1 bar (0-15 psi) 至0-600 bar (0-10,000 psi)

过程连接

连接件 d8 x 5

化学密封焊接

仪表表面

夹层安全玻璃

机芯

不锈钢

表盘

铝，黑色数字，白色背景

指针

铝，黑色

依照EN 837-1的安全种类

S2 安全压力表，已获认证

其他特别型号和附加选项

• 其他压力范围和/ 或特殊刻度，如：

双刻度bar/psi，有色区域，表盘字，

负刻度等.

• 若需要可提供最小或最大极限的拖移式指针

• 若需要外壳零件可采用1.4404 (316L不锈钢)

• 提高外壳保护类型，如：IP 65 无外壳填充，

若需要可提供

• 若需要可提供其他外壳填充

• 型号RChG

若需要可提供环境温度低至 -40 °C (-40°F)

• 在3点钟, 9点钟或12点钟方向径向连接位置

(若需要可提供其他位置), 或其他不含垂直安

装(90°)之外的, 若需要针对以下型号可提供:

-无外壳填充的型号和有压力平衡膜的填充型号

-达到要求的无压力平衡膜的填充型号

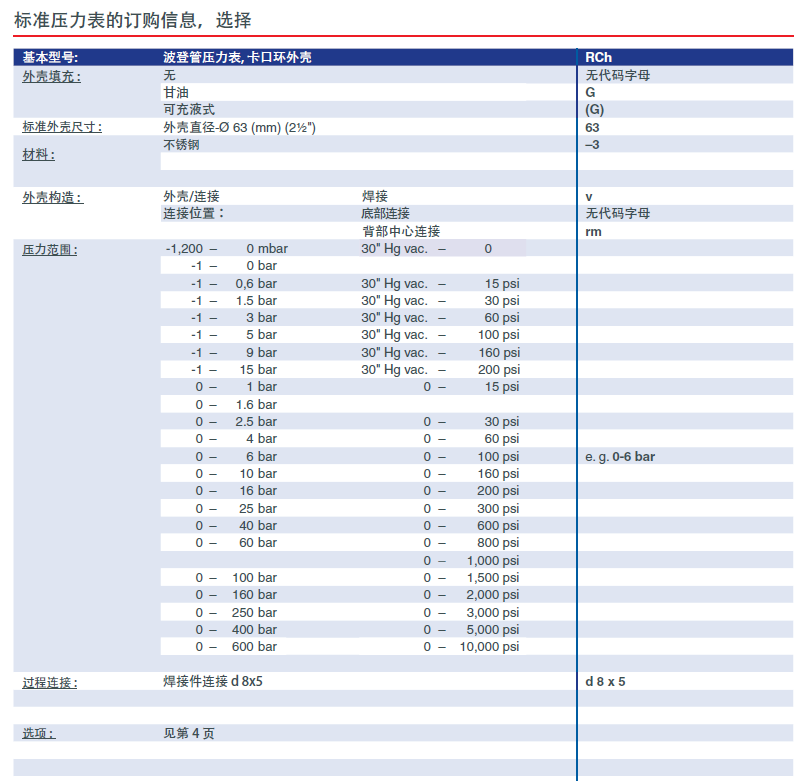

订购信息，标准压力范围，选项:

见第3页和第4页

附件

化学密封，密封

过程连接件：见标题目录 7
