机舱式长距离激光雷达 WindCube Nacelle

功率曲线测试的跨越式发展

WindCube® Nacelle 激光雷达的可靠性和准确度较高，符合 IEC 标准对功率曲线测试 (PPT) 的要求。借助其可靠的数据和易用性（适用于陆上和海上），有助于提高您

的风电场发电量和项目盈利能力。

DNV 与维萨拉协作，WindCube Nacelle 是一款符合 IEC 61400-50-3 标准的机舱式激光雷达。

我们已在 100 多种陆上和海上风机模型上成功部署了 400 多次激光雷达项目，并在这一过程中积累了深厚的经验。WindCube Nacelle 能够在提高效率的同时帮助降低运营成本。

WindCube Nacelle 具备远达 700 米的测量范围，能够满足多种风机测量距离要求的激光雷达。凭借扩大后的测量范围，它能够提供详细的风廓线图，具有良好的准确度和可靠性。

该系统易于部署、广泛兼容且结构简单的特点不对风机整体造成侵入性，使其能够轻松整合到现有的风能项目之中。

为了满足陆上和海上的测量要求，同时提供成熟的解决方案，WindCube Nacelle 功率曲线测试产品组合包括两个版本：

1. WindCube Nacelle：具备 50–450 米 的测量范围，适用于陆上风机

2. 机舱式长距离激光雷达 WindCube Nacelle：具备 50–700 米的测量范围，是海上风机的理想之选

优点

实现快速、成熟、准确的功率曲线测试

WindCube Nacelle 可通过持续风向对准功能，实现符合行业实践和 IEC 标准的可靠的合同和运行功率曲线测试，从而快速提供准确数据。维萨拉气象传感器选件可实现准确的空气密度校正后的功率曲线测试，与此同时，叶轮面等效风速 (REWS) 激光雷达输出数据可提供准确的叶轮面平均风速。WindCube Nacelle 现在常常被引入风机供应协议，用以检测功率曲线是否达到合同约定的标准。

准确度值得信赖

该系统可在 20 个测量距离同时捕获风数据，利用脉冲激光雷达技术在所有测量范围内保持同样的准确度，从而提供稳定、可靠的数据。还可利用 IEC 测风塔数据进行第三方标定，进而减少功率曲线测试的不确定度。

专注重要问题

WindCube Nacelle 可兼容多种类型的风机，安装选项多样，安装过程简单，组件轻巧，具备成熟的集成功能，适用于多种风机类型。并且配置过程直观，可确保在风电场上快速实现其价值。

用户可通过简单安全的方式管理设备

WindCube Nacelle 附带 WindCube Insights — Fleet 软件，是一款易于使用、安全且基于云的工具，同时适用于 WindCube 垂直风廓线激光雷达和WindCube Nacelle 机舱式激光雷达，可在单个系统中或跨多个系统实现对激光雷达的配置、远程监测和数据访问。

性能可靠且使用寿命长

WindCube Nacelle 在现场应用表现良好，可靠性高，享受2年保修期，并能够在 9 年的运行时间内将运营支出 (OPEX) 降低 35%。系统的在线诊断、自动报警和错误编码功能可确保快速进行故障排除和维修。

机舱式长距离激光雷达 WindCube Nacelle 概览

应用

• 功率曲线测试
• 担保功率曲线
• 偏航校正
• 机舱传递函数校准

主要特点

在50米 到 700 米的20个可配置测量距离保持稳定准确度

可通过不同的安装设置提供精确的数据输出：4 光束和 2 光束模式，能够准确测量风速、相对风向、风剪切角、叶轮等效风速以及湍流强度

附带 WindCube Insights — Fleet 这一基于云的数据管理系统

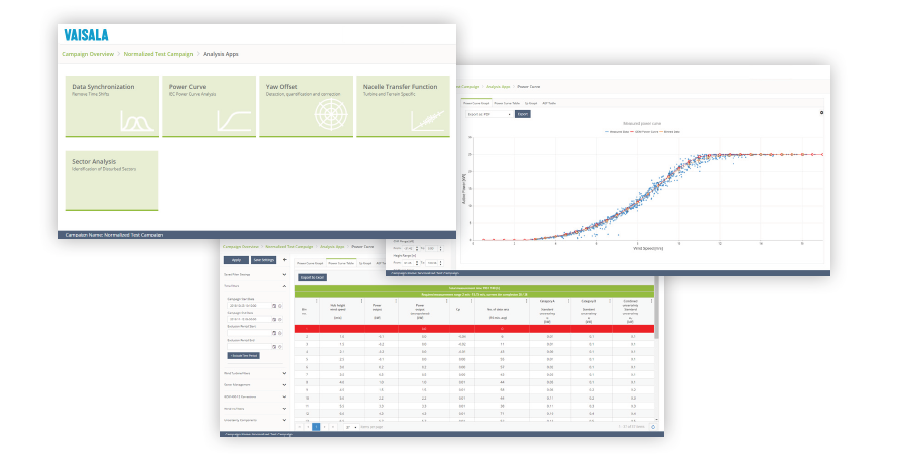

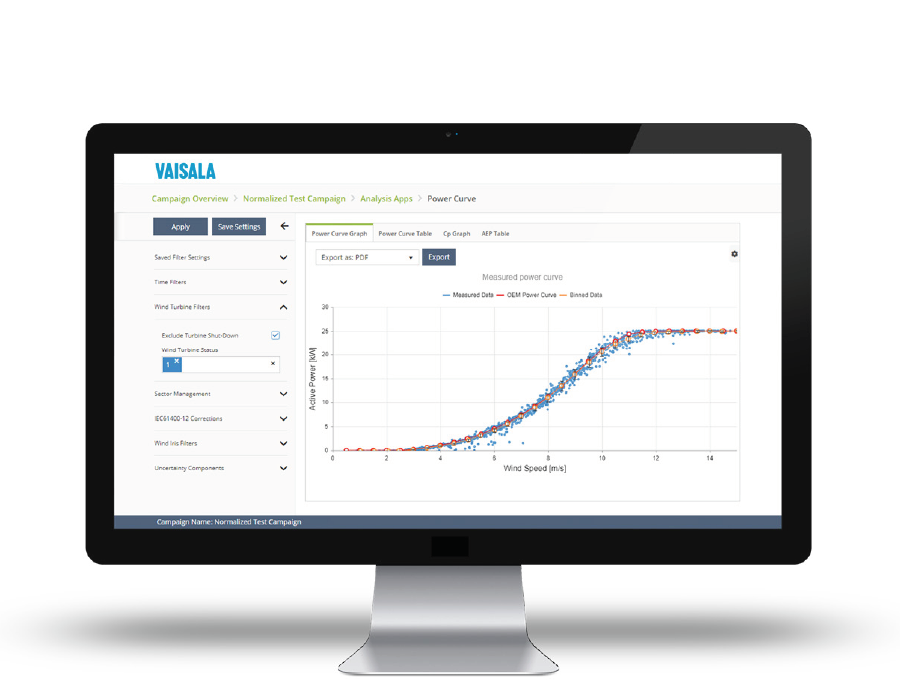

搭配功能丰富且安全的数据分析软件 WindCube Insights — Analytics，该软件可执行功率曲线测试、年度发电量 (AEP) 和不确定度计算，令功率曲线测试的分析大幅简化

可选的维萨拉集成气象传感器可提供可靠的气压、温度、湿度和雨/冰雹数据，从而实现准确的空气密度校正功率曲线测试

多种安装选项、轻巧系统零件、嵌入式校平和对齐系统以及集成功能可实现简洁安装
